تفاصيل المنتج:
شروط الدفع والشحن:
|
| aluminum foil width: | 50-1500mm | foil thickness: | 0.3-1.6mm |
|---|---|---|---|
| load capacity: | 700kgs | insulation paper width: | 50-200mm |

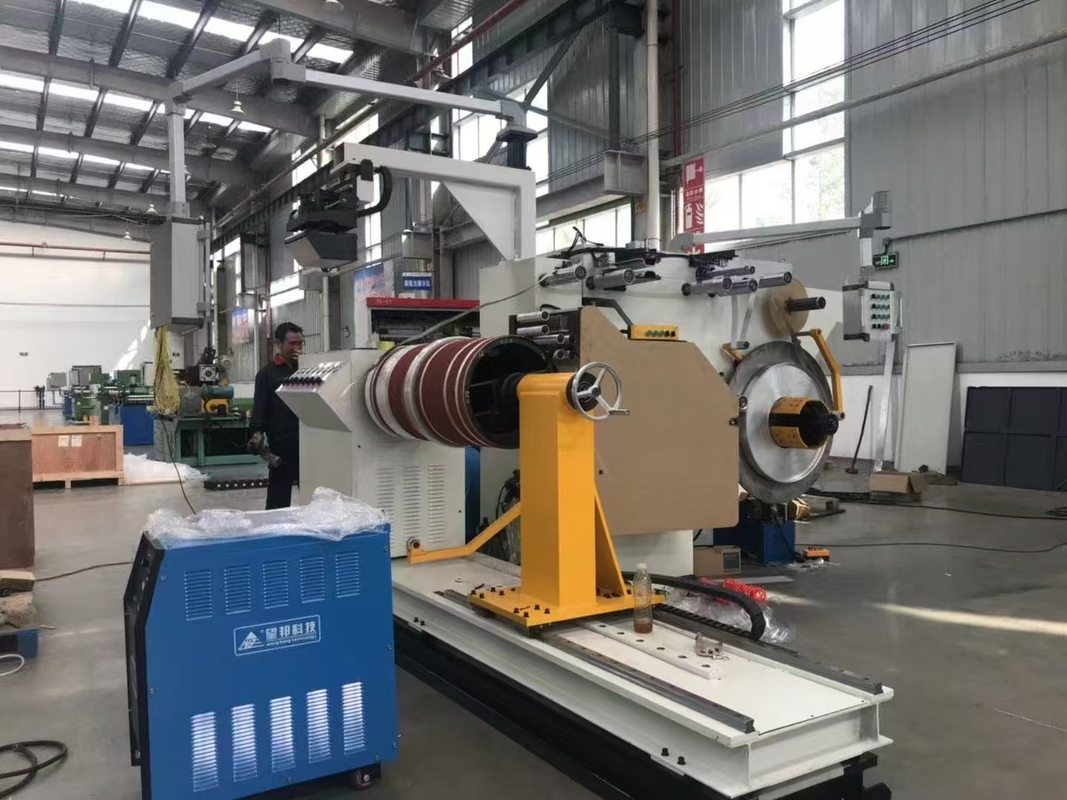

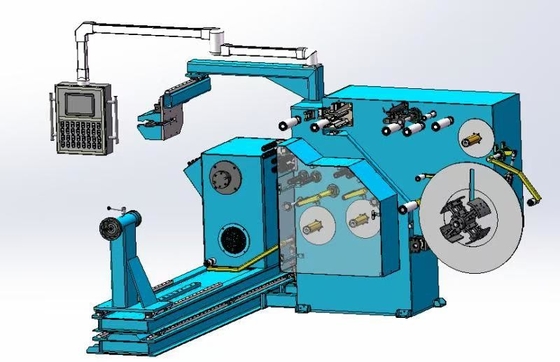

لمحة عامة عن المنتج
GYBRJ-1500مصممة لإنتاج لفائف من الأوراق الورقية المقطوعة بشكل فعال وآمن.الملف هو طبقة واحدة من ورق النحاس أو ورق الألومنيوم الملف المقطوع مع ما لا يزيد عن طبقتين من العزل بين الطبقاتيتم لحام خطوط الدخول والخروج من الملف حسب تقدير العميل.تم تصميم هذه الآلة عالية الضغط لفائف التلفيف لإنتاج فعال وآمن من قطعة CNC تحرك موقفتصميم لفائف الورقية الدائرية / البيضاء.
وضع التحكم:
يمكن تشغيل الجهاز بعد تعيين العدد الإجمالي لضربات الملفات، وعدد كل ضربة والمسافة بين كل فترة على الشاشة اللمسية. بعد لف قسم،يتم استخدام محرك الخدمة لتحريك كل مسافة تلقائيًاولذلك، فإن عملية تصميم كل فترة يتم حجبها مع أحجام مختلفة، مما يتطلب التنقل التلقائي لأقسام القدم البداية.يتم التحكم في توتر ورق العزل عن طريق التوتر الكهربائي، والتحكم الرقمي هو مباشر ودقيق، ويتم التحكم في توتر الشريط الورقي من قبل نظام خلط الغاز الكهربائي.
ملخص:
صممت آلة لف الطلاء عالية الضغط لإنتاج فعال وآمن للفولية الدائرية المقطعة وخط التحكم العددي ، طبقة التحكم العددي.يمكن تعيين الملف المقطوع إلى 10 أجزاء. كل قسم التلف سوف تتوقف تلقائيا على إكمال، ونظام التحكم الشاشة التي تعمل باللمس سوف تطلب تلقائيًا التلف كامل من الملف كله.
الضغط العالي GYBRJ-1500المعلمات التقنية
| لا.. | البنود | البيانات | |
| 1 | إطار من ورق الألومنيوم | 1 مجموعة من | |
| 1.1 | عرض ورق الألومنيوم | 50-150 ملم | |
| 1.2 | التوتر | 50-2300Nm | |
| 1.3 | الصفيحة/سمك | 0.3-1.6ملم | |
| 1.4 | التوسع المادي | 460-520ملم | |
| 1.6 | الحمل | 700 كجم | |
| 2 | عزل التغذية | 2 مجموعة من | |
| 2.1 | الالتواء | 20-50Nm | |
| 2.2 | عرض الورق العازل | 50-200ملم | |
| 2.3 | قطر المحور من ارتفاع الهواء | Ø74ملم | |
| 3 | آلة التلف | 1 مجموعة من | |
| 3.1 | الأبعاد المتحركة للذيل | 500-1700ملم | |
| 3.2 | سرعة الرياح | 1-35 /r/min | |
| 3.3 | طاقة المحرك الرئيسي | 11 كيلوواط | |
| 3.4 | قطر الملف | 200-1200ملم | |
| 3.5 | مسافة مركز الغزل | 800ملم | |
| 3.6 | الحد الأقصى لوزن الملف | 2000 كجم | |
| 3.7 | عمود التلف | 80*80*1600 | |
| 4 | طريقة تصحيح | تعديل تلقائي | |
| 5 | القسم التالي ينفذ | محرك الخدمة | |
| 6 | معدات أجهزة لحام | 1 مجموعة من | 315 |
| 7 | نظام التحكم الكهربائي | 1 مجموعة من | |
| 8 | PLC | (ميتسوبيشي) | |
| 8 | الشاشة الملموسة | تايوان /أو/الحيتان | |
| 10 | رابط AC / مفك الدوائر | Ls/أو/شنايدر | |
| 11 | رله | أومرون | |
| 12 | دليل خطي | فضة تايوان |
