تدوير الهواء الساخن الضغط المتغير معدات تجفيف الفراغ الاختيار الرئيسي لمنتجي المحولات في أمريكا الجنوبية

7000 × 4500 × 4500

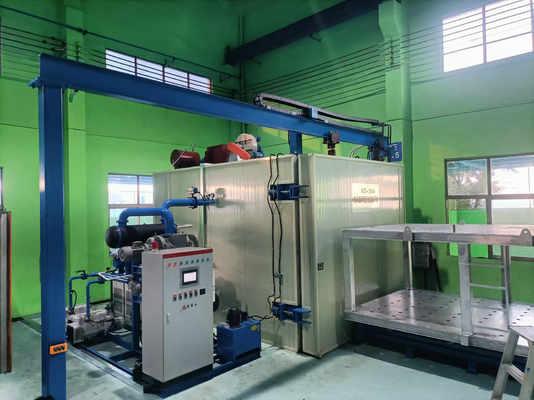

معدات التجفيف

الاقتراح التقني والاقتراح

يتم تصنيع معدات تجفيف الفراغ تحت ضغط متغير من قبل شركتنا وفقا للخبير الألمانيMOLL) تم تطويرها على أساس خبرتنا في تصميم وتصنيع معدات تجفيف الفراغيستخدم المعدات بشكل رئيسي لتجفيف أجسام المحولات المغمورة بالزيت والمحولات والمكثفات ، والتي يمكن أن تقلل من وقت التجفيف بنسبة 40 ~ 50٪ مقارنة بتجفيف الفراغ التقليدي.انها معدات عملية مع أداء موثوق به، عالية الكفاءة وتوفير الطاقة.

وفقًا لمتطلبات الشركة وبالاقتران مع مواصفات تصميم معدات تجفيف الضغط المتغيريتم صياغة الاقتراح الفني التالي:

• الغرض الرئيسي للمعدات

يستخدم المعدات لمعالجة تجفيف المحولات أو المنتجات الكهربائية الأخرى بمستوى الجهد 110KV أو أقل.يضمن الطرف (ب) متطلبات العملية ومتطلبات الجودة لمعالجة المنتج، وتوفير مخططات معالجة العملية وإجراءات التحكم ذات الصلة لثلاثة مستويات فولت، وهي 110 كيلو فولت و 33 كيلو فولت و 11 كيلو فولت.

• الخصائص التقنية الرئيسية للمعدات

هذه المجموعة من المعدات لديها الخصائص التقنية التالية:

1لديها تصميم معقول لنظام الفراغ ، ويتم تفريغ الكثافة الكافية من المكثف لتجنب تلوث المياه بفعالية إلى مضخة الفراغ أثناء التجفيف.

2. مضخة الفراغ الدوار تعتمد مضخة الفراغ الصديقة للبيئة ، ويمكن تصريف العلاج بدون دخان مباشرة في الداخل.

3أثناء عملية التسخين، وفقًا لدرجة حرارة الجسم المختلفة، يتم خفض الضغط في خزان الفراغ بشكل دوري إلى قيمة معينة عن طريق التناوب التلقائي للضغط.خلق الظروف المناسبة لتبخر الماء في عزل الجسم، بحيث تكون عملية تبخر الماء في عملية التجفيف في حالة معقولة.

4يمكن للمعدات أن تحل بشكل فعال مشكلة الصدأ في النواة الحديدية في عملية التجفيف من خلال تعديل عملية التجفيف تحت ضغط متغير.

5مستوى الأتمتة للمعدات ومستوى تكنولوجيا معالجة المنتجات يمكن أن تصل إلى المستوى المحلي المتقدم،ويمكن أن تصل جودة المنتجات المصنعة إلى مستوى المنتجات المتفوقة في الصناعة.

6هذه المعدات يمكن أن تضمن سلامة الإنتاج والاستخدام.

三,المكونات الرئيسية للمعدات

1.1. خزان تجفيف فراغ واحد

1.2مجموعة واحدة من نظام الدوران الهوائي الساخن

1.3مجموعة واحدة من آلية فتح الباب وإطار الباب

1.4مجموعة واحدة من نظام الفراغ

1.5مجموعة واحدة من نظام التكثيف منخفض الحرارة

1.6مجموعة واحدة من نظام التدفئة

1.7مجموعة واحدة من أنظمة الأنابيب الهوائية

1.8. مجموعة واحدة من نظام مياه التبريد

1.9مجموعة واحدة من النظام الهيدروليكي

1.10مجموعة واحدة من نظام التحكم والقياس

2,متطلبات الموقع (المقدمة من قبل الطرف أ) ، ويجب على الطرف المتعاون أ أن يقدم:

الطاقة الاسمية: 215 كيلوواط، 380 فولت، 50 هرتز، ثلاثي المراحل، إمدادات الطاقة متصلة إلى خزانة التحكم الكهربائية للطرف ب

مياه التبريد: ضغط> 0.1MPa، خزان المياه الدائرة> 8m3.

مساحة أرضية المعدات: 8500 × 8800mm (العرض × العمق ، باستثناء موقع العربة) ، حفرة: 8800 × 8500 × 428mm (الطول × العرض × العمق ،المعدات التي يجب تأكيدها على أساس رسومات الأساس المقدمة من الطرف ب)

الهواء المضغوط: 0.4-0.6Mpa ، الاستهلاك 0.2 m3/min

3,تكوين ومتطلبات هيكلية وبارامترات فنية لكل نظام

3.1,خزان تجفيف الفراغ:

3.1.1 الأبعاد الفعلية داخل خزان التجفيف: 7000 × 4500 × 4500mm (الطول × العرض × الارتفاع ، يمكن تحميل حجم المحول فوق سطح العربة).

الأبعاد الداخلية لجسم خزان التجفيف: 7150 × 4900 × 5150mm (الطول × العرض × الارتفاع)

أبعاد جسم خزان التجفيف: 8035 × 5740 × 5730mm (الطول × العرض × الارتفاع)

الارتفاع الفعلي داخل خزان التجفيف يشير إلى الارتفاع من السيارة المسطحة المحملة داخل الخزان إلى الجزء العلوي والجدار الداخلي للخزان.وباب الخزان يتحرك الكهربائيًا ويتم فتحه الكهربائيًا (باب واحد) مع قفل هيدروليكييتم فتح باب الخزان من سطح 4500 × 4500mm

3.1.2الحد الأقصى لدرجة الفراغ في الحالة الباردة ≤ 50Pa ، والوقت لضخ خزان الفراغ إلى 100Pa في الحالة الباردة ≤ 60 دقيقة.مع الحمل الفارغ، معدل تسرب الحالة الباردة ≤ 200Pa · L / S (قاس في نطاق 50Pa-720Pa).

3.1.3يتم تسخين الخزان بواسطة أنبوب تفريغ زيت نقل الحرارة على الجانبين الأربعة.

3.1.4خارج الخزان معزول بالصوف الصخري ومدعوم بألواح فولاذية ملونةيجب ألا تكون الحرارة القصوى على السطح الخارجي أعلى من درجة حرارة البيئة بنسبة 25 درجة مئوية (وفقاً للمعايير الوطنية).

3.1.5حلقة الختم من شاشة الخزان هي حلقة الختم المقاومة لدرجات الحرارة العالية والشكل الطويل ، مع حياة خدمة فعالة تزيد عن 2 سنوات.لا يتشوه فلنج اغلاق الخزان بعد الاستخدام لفترة طويلة.

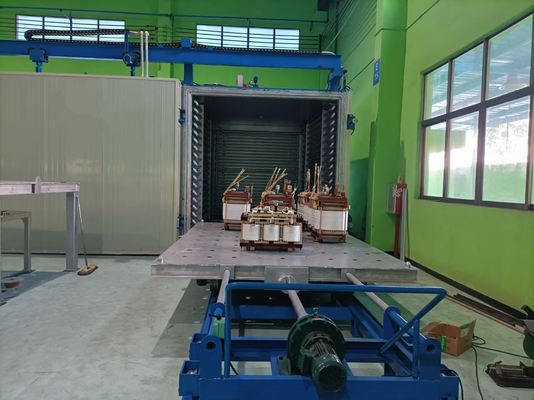

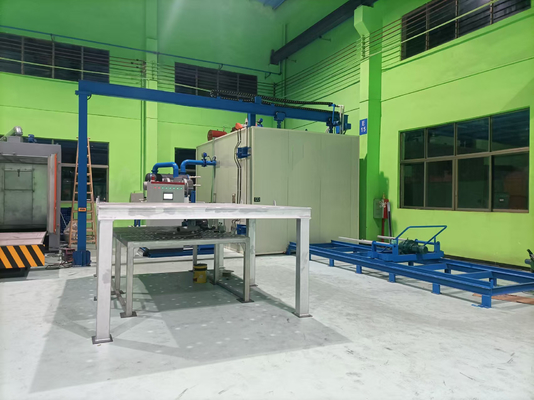

3.1.6 توفير عربة ذات أبعاد 6.8 × 4.3M ، ارتفاع ≤ 0.35M ، وقدرة تحمل 50T. يمكن أن تحمل عربة المحولات الكبيرة (وزن 50T ،مع ثلاثة دعامات) وتتحمل درجات الحرارة العالية داخل خزان الفراغتتبنى العربة رأس سحب كهربائي لدخول الخروج من الخزان بسهولة.

3.2 نظام تدوير الهواء الساخن (مع سخان)

3.2.1مروحة الداخلية: وحدة واحدة، سرعة: 12000 متر 3 / ساعة

3.2.2سرعة مروحة العادم: 800 م 3 / ساعة

3.2.3يتم وضع تدفق الهواء الساخن في الجزء العلوي من خزان الفراغ، بما في ذلك 1 مروحة الدورة الداخلية، 1 مروحة العادم، صمام هوائي، وسخان، الخ.وظيفة الدوران الهوائي الساخن لمروحة الدوران الداخلي

3.2.4السخان 27 كيلوواط بين المروحة الدائرة والصمام الهوائي

3.2.5 قناة الهواء تشير إلى الفجوة بين الجدار الداخلي للخزان واللوحة الصلبة. قناة التدفئة تقع داخل قناة الهواء.

3.2.6مروحة الدورة الداخلية مقاومة للحرارة ومجهزة بمحرك. ضغط الهواء والسرعة 250Pa و 2000m 3 / h ، على التوالي.

3.2.7 يتم استخدام صمامات الفراشة الهوائية كصمامات فراغ.

3.2هناك مرشح على قناة المروحة

3.2.9. يتم تبريد المروحة المدمجة خارجية العادم بواسطة مياه التبريد

3.3,آلية فتح الأبواب وإطار البوابة

3.3.1باب الخزان يتحرك إلكترونياً لفتح الباب، يُغلق هيدروليكياً، وكل عمل في مكانه.

3.3.2"إنها تتألف من باب الخزان من خلال البوابة، وحدة تخفيض القيادة وآلية النقل.

3.4,نظام الفراغ

3.4.1"نظام الفراغ تم تكوينه كـ SV-300B + SV-300B + SV-300B + SV-300B أربع مجموعات مضخات الفراغ لـ Leybold) / AFK-MB2400 / AFK-MB4600 (ست مضخات فراغ في المجموع) ،الحد الأقصى لسرعة الضخ للنظام 1200L/Sنظام الفراغ (بما في ذلك المضخات والصمامات) يعمل تلقائيا في تسلسل..

3.4.2"يجب أن يكون الصمام الرئيسي لنظام الفراغ صمام رئيسي من الطاقة الهوائية عالية الموثوقية و عالية الدقة، ويجب أن يكون النظام مجهزًا أيضًا بصمام من الطاقة الهوائية، وصمام نفاذ كهرومغناطيسي،جهاز استشعار الضغط، أنابيب الفراغ ومختلف الملحقات.

3.4.3يجب أن يتم تبريد الغاز المستخرج من الخزان وتجفيفه بواسطة المكثف.

3.4.4تكوين النظام وتثبيته، مريحة للعمل والصيانة.

3.5,نظام التكثيف منخفض الحرارة

3.5.1 يستخدم مكثف أفقي واحد لتكثيف مياه الغاز المستخرجة من خزان الفراغ، وله وظيفة الصرف اليدوي دون إضرار الفراغ.

3.5.2 يجب استخدام أنابيب الفولاذ المقاوم للصدأ ذات أداء ممتاز لنقل الحرارة كأنابيب مكثفة مكثفة.

3.5.3 يتم تجهيز النظام بمبرد للمياه منخفضة درجة الحرارة لتوفير مياه منخفضة درجة الحرارة 10 درجة مئوية لضمان تأثير مكثف جيد للمكثف.

3.6,مجموعتان من نظام التدفئة

3.6.1تستخدم هذه المعدات طريقة التدفئة الكهربائية للتدفئة ، مع مجموعتين من سخانات 72 كيلوواط. يستخدم الزيت الحراري كوسيط تسخين دائري. يبلغ إجمالي قوة التدفئة 144 كيلوواط.و دقة التحكم في درجة الحرارة ≤ ± 3 °C.

3.6.2يتكون هذا النظام من مركز تدفئة كهربائي ومضخات أنابيب عالية درجة الحرارة ومصفات وصمامات درجة حرارة عالية ومقاييس الضغط وأجهزة استشعار درجة الحرارة والأنابيب والاكسسوارات.جميع أنابيب التدفئة في نطاق المعدات المدرعة مع SUS430 لوحات البرد، طلاء، وعزل مع أنابيب الصوف الصخري.

3.7,نظام الأنابيب الهوائية

3.7.1 توفير إمدادات الهواء للصمامات الهوائية ضمن نطاق المعدات.

3.7.2 يتكون النظام من ضاغط هواء مساحته 0.2 متر مكعب، ومصدر هواء ثلاثي، وخط أنابيب، وصمام، إلخ.

3.7.3 ضغط العمل 0.4-0.6Mpa

3.8,نظام مياه التبريد

3.8.1 يتم تبريد نظام الفراغ بواسطة مياه التبريد المستقلة المتداولة، والتي تتكون من جهاز تبريد بالهواء، ومقياس الضغط، والفلتر، والصمام، والأنابيب.

3.8.2 يتم التحكم في نظام مياه التبريد بشكل منفصل. إذا كان ضغط مياه التبريد غير كافٍ ، فسيتم إطلاق الإنذار في نظام التحكم الرئيسي.

3.9 النظام الهيدروليكي

3.9.1 يستخدم لإغلاق باب الخزان.

3.9.2 يتكون النظام من محطة هيدروليكية، و 4 مجموعات من الأسطوانات الهيدروليكية، وأنابيب، وصمامات، الخ.

3.10,نظام القياس والتحكم (شاشة تعمل باللمس)

3.10.1 خزانة التحكم الكهربائية المتكاملة. يتم توفير حالتين للتحكم التلقائي والتشغيل اليدوي.

3.10.2 كعنصر تحكم رئيسي، يمكن أن يقوم جهاز التحكم المبرمج + الشاشة الملموسة بتنفيذ عملية تجفيف الضغط المتغير ولديه الوظائف التالية:

كشف وعرض وتخزين درجة الحرارة والفراغ.

شاشة اللمس تتحكم وتعرض مخطط تدفق العملية وحالة تشغيل كل وحدة معدات.

أثناء عملية التجفيف ، حدد معايير العملية وفقًا لمواصفات المنتجات التي سيتم معالجتها ، وتغيير معايير العملية حسب الحاجة.

القفل والقفل بين المضخات والصمامات.

أدرك جهاز إنذار لضغط الهواء غير الكافي وضغط الماء.

تنفيذ عملية التجفيف تلقائيًا.

تقييم نقطة النهاية للجفاف تلقائيًا.

3.10.4 جهاز تحكم قابل للبرمجة من شركة Mitsubishi (Mitsubishi FX series PLC) يمكنه إكمال التحكم تلقائيًا في عملية تجفيف الضغط المتغير.

3.10.5 يجب استخدام مقياس فراغ رقمي لقياس الفراغ.

3.10.6 تستخدم مجموعتين من أجهزة تحكم درجة الحرارة الرقمية لـ Yuguang لتحكم درجة الحرارة، ويكون دقة التحكم في درجة الحرارة ± 3 درجة مئوية.

3.10.7 يتم اعتماد رله الحالة الصلبة كعنصر تحكم رئيسي لدرجة الحرارة.

3.10.8 يجب أن تكون مكونات التحكم الأخرى منتجات من العلامات التجارية المحلية والأجنبية عالية الجودة.

3.11,متطلبات تقنية أخرى

3.11.1السطح الخارجي لكل نظام وخط أنابيب معلّم بألوان مختلفة.
