معدات تجفيف الفراغ في محول التوزيع المغمور بالزيت

معدات تجفيف الفراغ

مقدمة:معدات التجفيف الفراغية ذات الجهد المتغير هي حاليا معدات مثالية لتجفيف معدات الطاقة المعزولة من الورق الزيتي مثل المحولات ذات الجهد 220kV و 110kV وأقل ،المحولات ذات الجهد 500 كيلو فولت أو أقل. بالمقارنة مع التجفيف التقليدي بالهواء الساخن ، والتجفيف في الفراغ العادي ، ومعدات التجفيف منخفضة التردد ، فإنه يقلل من وقت المعالجة بنحو 1/3 ، واستهلاك الطاقة بنسبة 30% -50٪ ،والحد الأدنى للمحتوى الرطب في مواد العزل المعالجة يمكن أن يصل إلى 5ppmإن استثماراتها في المعدات هي فقط 25٪ -45٪ من معدات تجفيف بخار الكيروسين. وهي حاليا معدات معالجة التجفيف المفضلة لمصنعي المحولات.

مبدأ العمل: عن طريق التفرغ ، يتم زيادة ضغط بخار التشبع للمياه في البيئة التي توجد فيها مادة عزل الملفمما يسهل على تبخيرها من ورق العزلخلال هذه الفترة ، يتم تسخينها باستمرار وزيادة درجة الحرارة لضمان طاقة غازية للمياه ، مما يسهل التفريغ.

الخصائص:تبدأ عملية التدفئة والجفاف العادية من السطح وتنتقل تدريجياً نحو داخل المادة العازلة.أنابيب الشعرية من ورق العزل الخارجي تتقلص، مما يجعل من الصعب على الرطوبة الداخلية أن تتبخر ويمدد وقت التجفيف. ينفذ طريقة الضغط المتغير بشكل متقطع أثناء عملية التجفيف ،مما يتسبب في تبخر بخار الماء والهواء الساخن للتداول معا في الخزانبسبب سعة الحرارة الأكبر بكثير من الماء من الهواء ، سرعة التسخين أسرع ، وانتشار بخار الماء قوي ،مما يؤدي إلى فرق درجة حرارة صغير نسبيا داخل وخارج المادة العازلةوبالإضافة إلى ذلك، بسبب حقيقة أن التسخين العادي غالبا ما يضع درجة حرارة التسخين عالية جدا من أجل تقصير وقت التجفيف،من السهل أن يسبب ورقة العزل على سطح الملف لتصبح هشة، مما يؤدي إلى مشاكل في جودة المنتج. درجة حرارة مصدر الحرارة لمعدات تجفيف الضغط المتغير لا تتجاوز 115-120 درجة مئوية ويتم التحكم في درجة حرارة قلب الحديد عند 80 درجة مئوية ،لذلك المنتج المجفف لا يمكن أن يكون له المشاكل المذكورة أعلاهوبسبب هذه الميزة، يمكن استخدام معدات تجفيف الضغط المتغير أيضا لتجفيف الأجزاء البلاستيكية وغيرها من المنتجات المقاومة لدرجات الحرارة العالية.

عملية تجفيف الدوران تحت الضغط:

1مرحلة التسخين المسبق: 2. مرحلة الجفاف تحت ضغط متغير: 3. مرحلة التجفيف النهائية: 4. حكم النقطة النهائية:

تكوين المعدات:

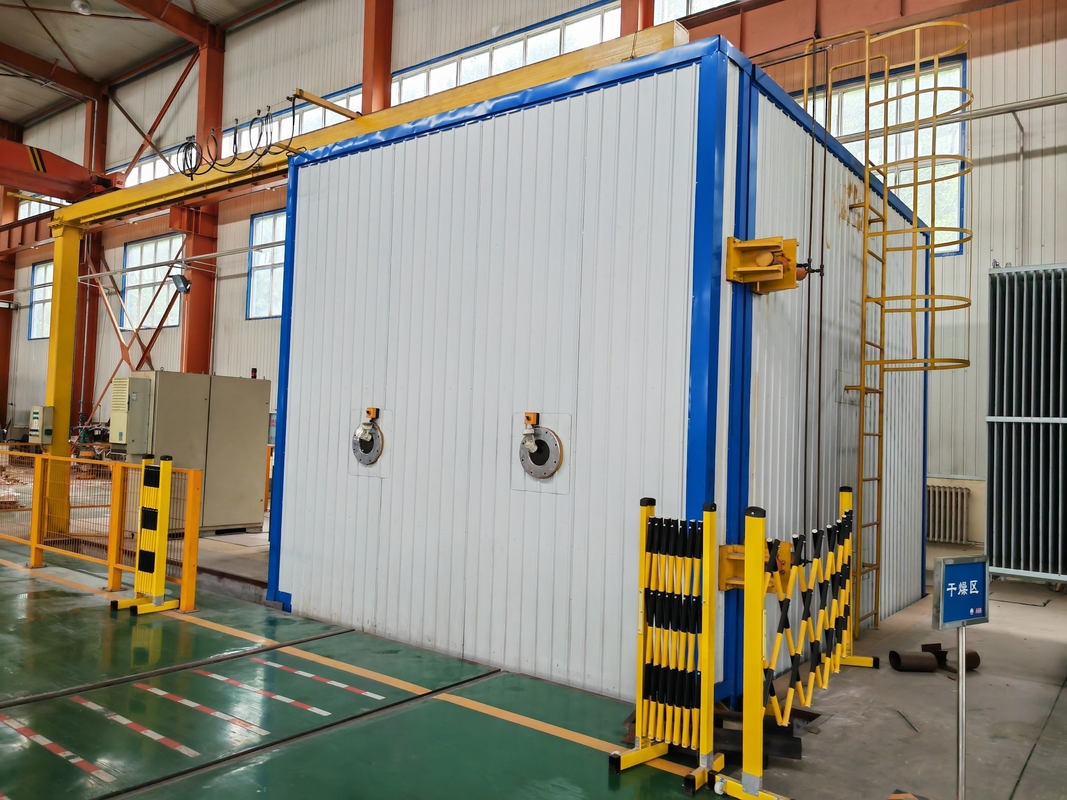

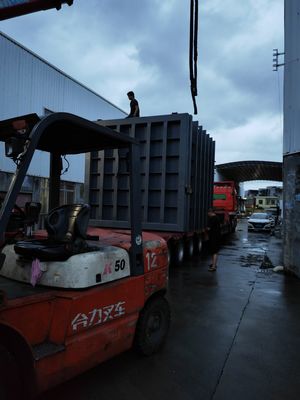

1جسم خزان التجفيف الفراغ: هناك نوعان بناءً على الاستخدام: دائري ومستطيل. يتم قفل الدائري بشكل عام يدويًا لفتح الباب ،بينما مستطيل مغلق كهربائيا وهيدروليكيا لفتح البابيتم توزيع أنابيب التدفئة داخل الخزان. قم بتكوين عربة نقل لدخول ومخرج المحولات إلى الخزان.من أجل تسهيل الغرق العام لجسم الخزان تحت الأرضويمكن للمستخدمين أيضا تكوين مركبات وسادة الهواء الخاصة بهم.

2نظام العربة: يحتوي على جزأين: عربة تحمل وجهاز قيادة. تعمل العربة بسرعة منخفضة ، مع كل من الوضعين اليدوي والأتمتي.هناك نوعان من الطاقة للسيارات التلقائية: استخدام القيادة في ورشة العمل ومجهزة بسيارات كهربائية.

3نظام الفراغ: يتم تكوين مستويين أو ثلاثة مستويات من الفراغ وفقًا لمتطلبات الاستخدام. لمنع بخار الماء من إتلاف المضخة ، تم تجهيز النظام بمكثف.

4نظام التدفئة: عادةً ما يستخدم الزيت الحراري كوسيلة لنقل الحرارة، ويتم تسخينها بواسطة سخان كهربائي، ويتم الدوران القسري باستخدام مضخة درجة حرارة عالية.يتم تبديد الحرارة من خلال أنبوب العادم في خزان الفراغ. يتم تجهيز النظام بجهاز تحكم في درجة الحرارة الذي يتبنى ضبط PID ، ويمكن أن يصل دقة التحكم في درجة الحرارة إلى 1 درجة مئوية.يمكن أيضا التحكم في النظام عن طريق التدفئة البخارية والصمامات المضغوطة من الفيلم الرقيق..

5نظام التكثيف: يستخدم بشكل رئيسي لتكثيف المياه المتبخرة من الأجسام الجافة، وحماية التشغيل الفعال لمضخة الفراغ.بينما المعدات الكبيرة مجهزة بالمبردات الصناعية.

6النظام الهوائي: يتكون من مصدر الهواء المضغوط، وصمام التحكم، ونظام اكتشاف الضغط، وما إلى ذلك، ويستخدم للتحكم في مختلف صمامات الفراغ والمواد.

7نظام المياه التبريد: تستخدم أساسا لتبريد بعض مضخات الفراغ والمكثفات. في الوقت الحاضر، طورت شركتنا معدات صب لا تتطلب مياه التبريد.

8نظام هيدروليكي: يستخدم لقفل أبواب الخزان المستطيلة وأيضا لتنفيذ قلب أبواب الخزان. يستخدم لفتح جسر الارتداد عند تكوين مركبة وسادة الهواء

9نظام التحكم: يستخدم للتحكم في عملية النظام بأكمله ، وهناك طريقتان للتحكم: PLC و PLC + PC ، وكلاهما أنماط التحكم التلقائية.,لا يمكن فقط تعديل معايير العملية بسهولة، ولكن يمكن أيضا تسجيل معايير في الوقت الحقيقي للمرجعية في المستقبل.الأجهزة مع التحكم في الكمبيوتر يمكن أيضا تعيين أذونات مختلفة لمستويات مختلفة من التشغيل، حماية بيانات العملية بشكل فعال ومنع حوادث الجودة والسلامة.
