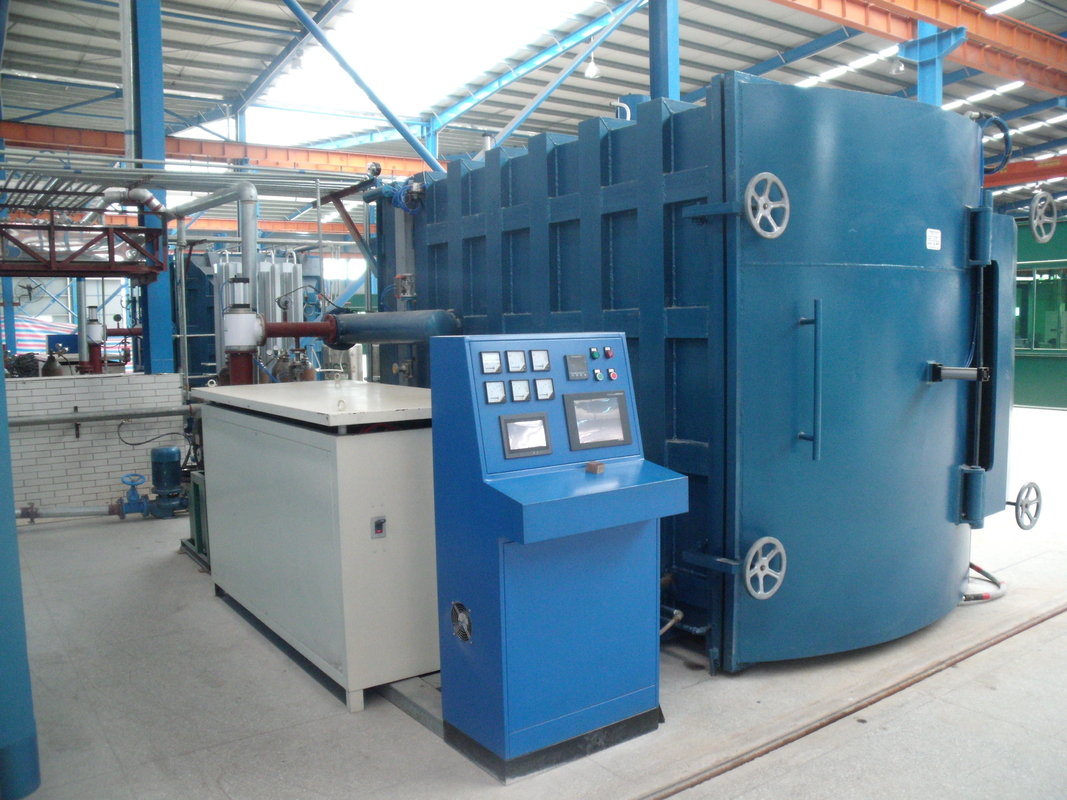

فرن التهوية الفولاذية الصلبة المتحولة

1. الشروط الفنية

1.1 المعايير الفنية:

1.1.1 درجة حرارة العمل المقدرة: 850 درجة مئوية

درجة الحرارة القصوى: 900 درجة مئوية

1.1.2 متوسط ​​حجم منطقة درجة الحرارة الفعالة: 2600 × 1000 × 1200 (ساعة)

1.1.3 قدرة المعالجة المقدرة: 5T / فرن

1.1.4 طاقة التسخين المقدرة: 220 كيلو واط

1.1.5 توحيد درجة حرارة الفرن (عند درجة حرارة ثابتة): ± 5 ℃

1.1.6 درجة فراغ العمل: ≥ 10Pa

1.1.7 درجة الفراغ النهائية: ≥ 9 × 10-2Pa

1.1.8 معدل تسرب الحالة الباردة: ≥ 0.67Pa/h

1.1.9 قوة مروحة التبريد: 22 كيلو واط

1.1.10 إجمالي القدرة المركبة: 210 كيلو فولت أمبير

1.1.11 معدل تدفق مياه التبريد: 0.5T/h، 0.2MPa

1.1.12 ارتفاع درجة حرارة السطح خارج الفرن: ≥ 30 درجة مئوية

1.1.13 الحد الأقصى لمعدل التسخين: ≥ 28 درجة مئوية/دقيقة (عند التحميل الكامل)

1.1.14 الأبعاد الخارجية (العرض × الطول × الارتفاع) : 4200 × 2000 (باستثناء عربات الفرن) × 2200

1.1.15 الهواء المضغوط: 0.6MPa، 0.02m3/min

1.1.16 استهلاك النيتروجين: 6 م3/ فرن

1.2 تكوين المعدات:

1.2.1 مجموعة واحدة من غرف التفريغ

1.2.2 مجموعة واحدة من نظام الفراغ

1.2.3 مجموعة واحدة من غرف العزل

1.2.4 مجموعة واحدة من نظام التدفئة

1.2.5 مجموعة واحدة من نظام شحن النيتروجين الأوتوماتيكي

1.2.6 مجموعة واحدة من نظام تبريد الهواء

1.2.7 مجموعة واحدة من نظام أنابيب مياه التبريد

1.2.8 مجموعة واحدة من نظام التحكم

1.2.9 عربة تفريغ واحدة

1.2.10 مجموعة واحدة من الإطار المادي

1.3 التكوين المحدد لكل جزء:

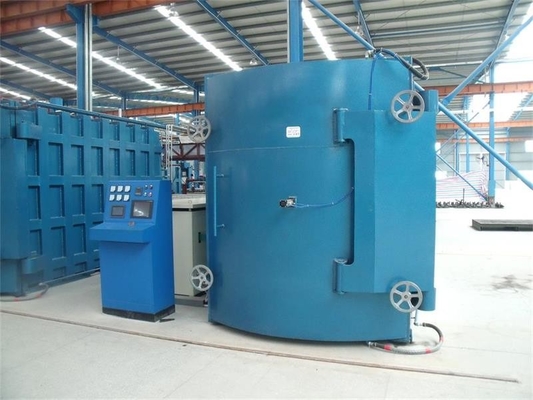

1.3.1 غرفة الفراغ

هيكل سترة أفقي مربع، مبرد بالماء، مصنوع من الفولاذ منخفض الكربون.يقع باب الخزان في النهاية ويدور بشكل محوري إلى اليمين حول المفصلة اليمنى لفتحه.

تم تجهيز جسم الخزان بنظام مروحة خلط مبردة ومسخنة بالهواء، ونظام تسخين وعزل، بالإضافة إلى أقطاب كهربائية مبردة بالماء، وفتحات مدخل مزدوجة حرارية، ومنافذ شفط فراغ، وواجهات صمام التضخم، ومقاييس الفراغ، وواجهات تركيب مقياس الفراغ .

توجد نوافذ مراقبة وبعض مكونات العزل وسخانات على باب الخزان يمكن فتحها وإغلاقها يدوياً.

1.3.2 نظام الفراغ

إنها تتكون من وحدة مضخة الفراغ ZJY-600/ZJY-300/SV300B، المبرد الفراغي، صمام حاجز الفراغ العالي، صمام الحاجز الكهرومغناطيسي، صمام كروي يدوي الفراغ، الأنابيب المموجة الفراغية الفولاذية المقاومة للصدأ، وتجهيزات الأنابيب الأخرى.يتم تشغيل الصمامات الرئيسية كهربائيًا.

يوجد مستشعر لدرجة الحرارة عند منفذ عادم المبرد الفراغي.من أجل تقليل درجة حرارة تدفق الهواء الداخل إلى مضخة التفريغ عن طريق ضبط فتح وإغلاق صمام الاستخراج الرئيسي عندما تكون درجة الحرارة مرتفعة جدًا أثناء عملية إزالة الحرارة N2.

تعتبر مضخة ZJY600 Roots ومضخة ZJY300 Roots كلاهما من منتجات التفريغ Shengde المحلية

SV300B هو منتج ليبولد الألماني.

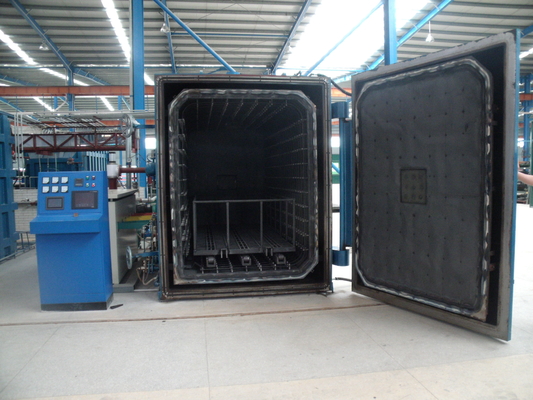

1.3.3 غرفة العزل والسخان

تتكون غرفة العزل من ألياف السيراميك سيليكات الألومنيوم ومكونات الفولاذ المقاوم للصدأ.خفيف الوزن، مع تأثير عزل جيد.

يتكون السخان من أجزاء سيراميك ومقاومات من سبائك النيكل والكروم Cr20Ni80.يتم ترتيب السخان على ستة أسطح علوية وسفلية ويسارية ويمينية وأمامية وخلفية لقطعة العمل، وينقسم إلى ثلاثة أقسام للتدفئة، مع ثلاثة أقسام للتحكم المستقل في درجة الحرارة؛لضمان توحيد درجة الحرارة ومعدل التسخين للمعدات.

يوجد عنصر التسخين وعنصر العزل الموجود في الأمام على باب الفرن ويتحركان معًا مع عملية الفتح والإغلاق لباب الفرن.

يتم تثبيت عناصر التسخين والعزل المتبقية، مثل الجزء العلوي والسفلي واليسار واليمين والخلف، على الجدار الداخلي للخزان ويتم تثبيتها.

1.3.5 نظام تبريد الهواء:

يتكون من محرك مخصص للفرن الفراغي، ومروحة مقاومة للحرارة، ومخمد كهربائي، وقناة هواء، ومبادل حراري مبرد بالماء.عندما تكون درجة الحرارة داخل الفرن أقل من 600 درجة مئوية، يمكن زيادة معدل التبريد عن طريق تدوير النيتروجين من خلال مروحة حسب الحاجة.

عند التبريد، قم بتشغيل المروحة خارج غرفة العزل، واستخرج N2 من غرفة العزل من خلال مجرى الهواء الموجود في غرفة العزل، وقم بتبريده من خلال مبادل حراري مبرد بالماء والجدار الداخلي للفرن، ومن ثم العودة إلى غرفة العزل للتبريد السريع.يمكن للمروحة ضبط السرعة لتحقيق معدل تبريد قابل للتعديل.

المبادل الحراري المبرد بالماء دائري الشكل، مصنوع من النحاس الأحمر والفولاذ المقاوم للصدأ، ذو قدرة كبيرة على التبادل الحراري.

1.3.6 نظام أنابيب مياه التبريد

يتكون من مقياس ضغط التلامس الكهربائي، وصمام كروي، وصمام بوابة، وخزان مياه، وأنابيب معدنية، وخرطوم، مسؤول عن توفير مياه التبريد للأقطاب الكهربائية، والمحركات، وقذائف الفرن، وأبواب الفرن، ومضخات التفريغ، والمبادلات الحرارية المبردة بالماء، والمبردات، إلخ.

جميع قنوات مياه التبريد مزودة بخاصية كشف وعرض وإنذار لضغط المياه وتدفق المياه.

يتم توفير المدخل والمخرج ومصدر المياه من قبل البائع نفسه.

1.3.7 النظام الهوائي:

يتكون من ضاغط هواء، ومقياس ضغط ملامس كهربائي، وقطعة ثلاثية، وصمام، وأسطوانة، وصمام اتجاهي.توفير مصدر هواء الطاقة للصمامات الفراغية، وما إلى ذلك.

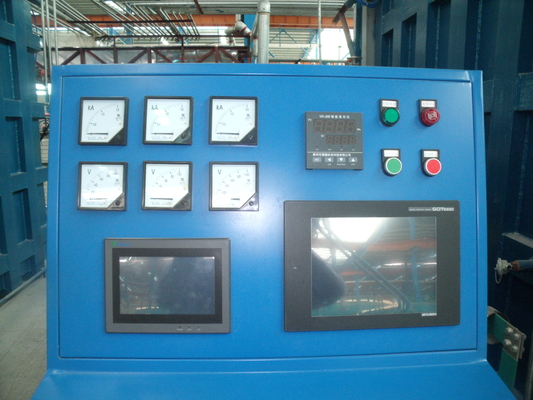

1.3.8 نظام التحكم:

وهو يتألف من خزانة ومحول ومنظم الجهد ومكونات التحكم والأدوات والأسلاك والكابلات والأقطاب الكهربائية المبردة بالماء.

يتكون التحكم في التسخين من PLC ومنظم الجهد.شاشة رقمية لدرجة الحرارة، تحقق تلقائيًا عملية التلدين بأكملها من خلال برنامج محدد مسبقًا، وتسجيل منحنى درجة الحرارة للعملية تلقائيًا، وحفظها على محرك أقراص فلاش USB.

تم تركيب ثلاث مجموعات من مجسات درجة حرارة الفرن الموزعة بالتساوي وثلاث مجموعات من مجسات درجة حرارة قلب الحديد في الفرن.

إن نظام تنظيم الطاقة الذي يتكون من محول ومنظم جهد له وظائف تحويل وتنظيم الجهد.إنه جهاز منظم جهد بدون تلامس بدون ناقل حركة ميكانيكي ويمكنه حمل الأحمال لتنظيم سلس وبدون خطوات.يتميز نظام تنظيم الطاقة هذا بالكفاءة العالية وتوفير الطاقة وعدم وجود ضوضاء بسبب عدم وجود تسرب مغناطيسي من منظم الجهد المغناطيسي.

تصميم وإنشاء شاشة عرض محاكاة وفقًا للرسم التخطيطي على شاشة اللمس.

يتضمن تصميم واجهة التحكم لشاشة اللمس وظيفة إعداد العملية ووظيفة عرض العملية.يمكن ضبط أكثر من 20 منحنيات العملية مسبقًا.

شاشة اللمس هي منتج ملون كامل 15 بوصة من WEINVIEW، وPLC هو أحد منتجات Mitsubishi في اليابان، ويتم إنتاج كل من جهاز التحكم في درجة الحرارة وشاشة عرض درجة الحرارة بواسطة Xiamen Yudian.

1.3.9 عربة التغذية والتفريغ:

الحد الأقصى لسعة الحمولة هو 5 طن، ويتم تشغيلها كهربائيًا للسير تلقائيًا على السكة الأرضية لتحقيق تغذية وتفريغ المواد.يعمل كل من حاجز التوجيه وآلية المشي للسيارة في المنطقة الباردة ولا يدخلان إلى المنطقة الساخنة؛تأكد من أنها لا تتشوه بسبب الحرارة والحمل.

1.3.10 متطلبات التحكم الأخرى:

حماية من انخفاض ضغط الماء (لا يمكن البدء بدون ضغط الماء؛ إنذار تلقائي لنقص المياه أثناء التشغيل، وقطع طاقة التسخين تلقائيًا في غضون 3 دقائق) وإنذار الصوت والضوء.

أ.تبدأ مضخة الجذور تلقائيًا بتأخير.

ب.تتشابك بداية التسخين مع نظامها الفارغ.

ج.يحافظ نظام شحن النيتروجين تلقائيًا على ضغط ثابت.

د.إنذار انخفاض ضغط الهواء.

1.3.11 يكون منحنى العملية المرجعية كما يلي:

أ.درجة حرارة الغرفة ~ 300 درجة مئوية لمدة ساعتين

ب.عزل 300 درجة مئوية لمدة ساعتين

ج.300-700 درجة مئوية لمدة 8 ساعات

د.700~800 درجة مئوية لمدة 3 ساعات

ه.عزل 800 درجة مئوية لمدة ساعتين

F.معدل التبريد من 800 إلى 500 درجة مئوية: 20 إلى 50 درجة مئوية في الساعة؛

ز.التبريد في الفرن عند درجة حرارة 500-250 درجة مئوية، مع وقت تبريد يبلغ حوالي 50 درجة مئوية/ساعة عند درجة حرارة 500-250 درجة مئوية وأقل من ساعتين عند درجة حرارة 250-50 درجة مئوية؛تبريد الهواء عند 50 درجة مئوية.

عندما يكون وزن قطعة العمل في منطقة درجة الحرارة الموحدة أكبر من 3 طن، فلا يزال بإمكانها تلبية متطلبات عملية التلدين.

1.3.13 الصلب داخل الإطار

الإطار الداخلي للتليين مصنوع من الفولاذ المقاوم للصدأ والمقاوم للحرارة، بحجم فعال 2600 × 1000 × 1200.

1.3.14 قطع الغيار: يجب استخدام الأجزاء القياسية والعالمية، ولا يجوز استخدام الملحقات غير القياسية أو التي يصعب شراؤها في السوق.

2، قائمة تكوين المعدات

3,تقسيم فرن تلدين صفائح الفولاذ السيليكون:

4,الملحقات الأخرى --- التي سيتم إرسالها مع الجهاز

4.1، سيتم إرسال المستندات بالجهاز:

1. دليل مستخدم واحد

2. نسخة واحدة من مخطط نظام المعدات

3. نسخة واحدة من المخطط الكهربائي

4. مخطط الأسلاك الكهربائية واحد

5. دليل مستخدم واحد لمضخة دوارة SV300B

6. دليل مستخدم واحد لمضخة الجذور ZJY-300

7. دليل مستخدم واحد لمضخة الجذور ZJY-600

8. جميع أدلة وشهادات الأجزاء الداعمة الأخرى.

4.2، سيتم إرسال قطع الغيار مع الجهاز:

1. مجموعة واحدة من حلقات الختم

2. اثنين من الصمامات السريعة

3. جهاز استشعار درجة الحرارة واحد
