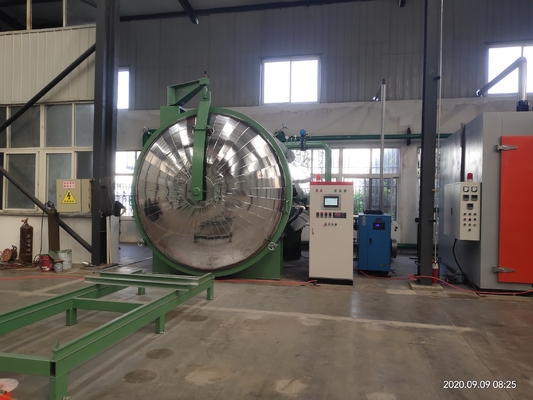

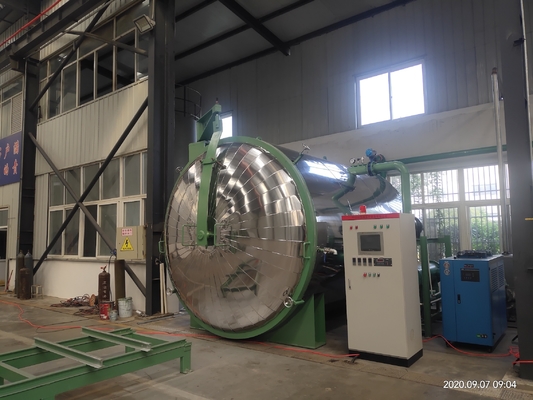

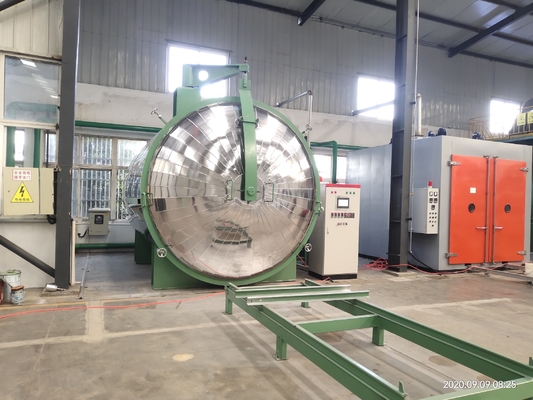

تصدير إلى أمريكا الوسطى الوسطى 3200 قطر 4000 الطول محول الطاقة فرن التجفيف

قائمة التكوينات:

مجموعة واحدة من جسم خزان الفراغ

مجموعة واحدة من آليات فتح الأبواب

4 مجموعات من أنابيب التفريغ داخل الخزان

1 مجموعة من عربة العمل

مجموعة واحدة من حلقات إغلاق أبواب الخزان

3 مجموعات من أجهزة استشعار درجة الحرارة

1 مجموعة من المسارات داخل الخزان

1 مجموعة من الدروع العازلة من الفولاذ المقاوم للصدأ

1.1مجموعة واحدة من نظام فتح الأبواب الكهربائية

1.1.1الحركة الجانبية الكهربائية لباب الخزان تفتح الباب، يتم قفل الأسطوانة، ومفاتيح السفر من كل عمل متداخلة للحماية.

1.1.1تتكون من بوابة الخزان البوابة العرضية، وحدة تخفيض القيادة، وآلية نقل

3.3 مجموعة واحدة من نظام العربة الكهربائية

3.3.1 مركبة الجر الكهربائية، مُحرك معدات تخفيض مباشرة، آلية السحب

3.3.2 تحمل الحمولة: 30 طن

3.3.3الأبعاد الإجمالية لركبة العمل: 4000 × 2200 (طويل × عريض)

3.4مجموعة واحدة من نظام الفراغ (ثلاث مجموعات)

3.4.1تم تكوين نظام الفراغ مع SV-300B + SV-300B (مضخة ليبولد) / ZJP-600 ، مع ما مجموعه ثلاث مضخات فراغ وسرعة ضخ أقصاها 600L / S. يعمل نظام الفراغ (بما في ذلك المضخات والصمامات) بشكل متسلسل وتلقائي.

3.4.2. يتم تجهيز النظام مع مجموعة صمام محول فراغ موثوق بها للغاية ، صمام الإغاثة الفراغ الكهرومغناطيسي ، صمام الإغاثة اليدوي ، جهاز استشعار الفراغ ، خط أنابيب الفراغ ، والاكسسوارات المقابلة.تتضمن مجموعة صمامات الضغط المتغير صمام DN100 النيوماتيكي ، وصمام DN50 الكهربائي ، ومستشعر الفراغ الرقيق (عنصرا رئيسيا لعملية الضغط المتغير).

3.4.3يتم تبريد الغاز المستخرج من الخزان وتجفيفه بواسطة المكثف

3.5مجموعة واحدة من أنظمة التكثيف منخفضة الحرارة

3.5.1مكثف جديد له هيكل أفقي، يمكنه تكثيف الغاز والرطوبة من الخزان بسرعة وفعالية، وله جهاز تصريف تلقائي لا يضر بالفراغ.

3.5.2منطقة التكثيف الفعالة للمكثف تلبي متطلبات العملية ، والمواد الداخلية مصنوعة من أنابيب الفولاذ المقاوم للصدأ.

3.5.3تكوين مجموعة واحدة من 4P المتكاملة منخفضة درجة الحرارة المياه المبردة لتوفير الماء منخفضة درجة الحرارة أقل من 10 درجة مئوية، وضمان تأثير التكثيف جيدة من المكثف

3.6 نظام التدفئة

3.6.1. تسخين مركز التدفئة ، قوة التدفئة 74kW (جسم التدفئة 72KW ، مضخة زيت عالية درجة الحرارة 2KW). كوسيلة لنقل الحرارة ، يتكون النظام من جسم التدفئة ، مضخة تسليم الزيت عالية درجة الحرارة,فلتر، جهاز استشعار درجة الحرارة، صمام درجة حرارة عالية، مقياس ضغط، خزان توسع، الخ.

3.6.2التحكم التلقائي في مركز التدفئة، على إنذار درجة الحرارة، الحرارة الحرارية القصوى من 130 درجة مئوية، دقة التحكم في درجة الحرارة من ± 5 درجة مئوية

3.7 نظام القياس والتحكم (شاشة تعمل باللمس)

3.7.1. المدمجة مغلقة بالكامل مجلس الوزراء الكهربائية التحكم مع نظام كامل التحكم الشاشة اللمسية، مريحة لمراقبة والتحكم في حالة العمل.

3.72 النظام الرئيسي للجهاز كله هو التحكم التلقائي، والتحكم في درجة الحرارة، وتشغيل مضخة الفراغ له وظيفة حماية متقاطعة.

3.7.3العرض الرقمي لدرجة الحرارة لكل نقطة في الخزان هو بديهي وموثوق به.

3.7.4قياس الفراغ يستخدم مقاييس الفراغ المقاومة وأجهزة استشعار الفراغ.

3.7.5نظام التشغيل العمليات الرئيسية يتم تنفيذها من قبل Mitsubishi.

3.7.6 الحكم على النقطة النهائية: استنادا إلى الضغط الجزئي لبخار الماء في الخزان.يتم إجراء حكم النقطة النهائية تلقائيًا لجميع العملية وفقًا لمتطلبات طريقة الضغط المتغير.

3.7.7مجموعة كاملة من عملية تجفيف الضغط المتغير يتم توفيرها من قبل شركتنا.

3.7.8. التداخل والتداخل بين مختلف دوائر التحكم

3.7.9تحت الماء وتحت حماية الجهد (الهواء).

3.7.10يضمن النظام بأكمله التشغيل الموثوق به في ظل ظروف بيئة الإنتاج من الطرف A

3.8 نظام مياه التبريد

3.8.1يتم استخدامه لتوفير مياه التبريد إلى مكثف الفراغ ومضخة الفراغ ، والتي تتكون من مقياس ضغط اتصال كهربائي ، وصمام ، وخط أنابيب.

3.8.2 إذا كان ضغط مياه التبريد غير كافٍ، فسيتم إطلاق إنذار.

3.8.3يتم توصيل مياه الدخول والخروج من هذا النظام إلى نظام المياه الدائرة العام من الطرف A في الموقع

3.9 نظام الهواء المضغوط

مصدر الهواء المضغوط المقدم من المستخدم (0.3m3/min)

يتكون النظام من المقابلة ثلاثية النيوماتيكية، مقاييس الضغط، الأنابيب، الصمامات، والأنابيب

4.0 متطلبات تقنية أخرى

4.1يجب إزالة الصدأ من جميع أسطح المكونات في نظام الفراغ التي تتلامس مع الغاز المستخرج (باستثناء المضخات والصمامات) ومعالجتها بمنع الصدأ.

4.2 كل نظام وخط أنابيب لديه علامات ملونة مختلفة على السطح

4,السعر

معدات تجفيف الفراغ للمحولات
