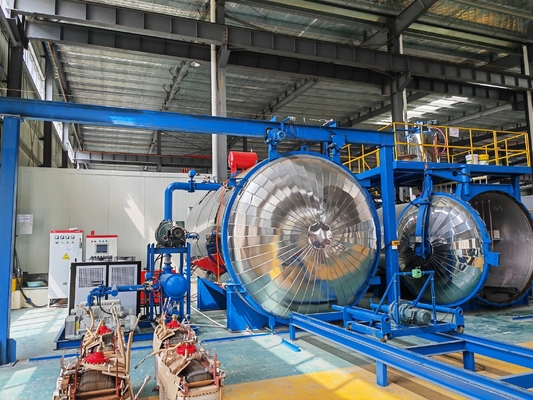

حاوية تجفيف الفراغ ذات الشكل الدائري لمحول الطاقة

معدات تجفيف الفراغ للمحولات

الخصائص:
من خلال تبني عملية تجفيف المذبذب بالضغط ، يتم تقليل وقت التجفيف بنحو 30-40٪ مقارنة بتجفيف الفراغ التقليدي ، مع أداء موثوق به وكفاءة عالية وتوفير الطاقة.
التحكم الآلي بالكمبيوتر، لتحقيق التجفيف غير المأهول والآلي بالكامل.
يقوم الكمبيوتر تلقائيًا بإجراء الحكم على النقطة النهائية، ونتائج الحكم دقيقة وموثوقة.
طريقة تسخين زيت نقل الحرارة والبخار للأنابيب الداخلية لإفراز الخزان اختيارية.
أساليب فتح الأبواب: الباب المنزلق الكهربائي، الباب الهيدروليكي المنقلب، الباب المتحرك الكهربائي
هيكل الخزان: مربع أفقي، دائري أفقي

الغرض الرئيسي للمعدات

تستخدم هذه المعدات لمعالجة تجفيف المحولات أو المنتجات الكهربائية الأخرى بمستوى الجهد 35 كيلو فولت أو أقل، وقدرة وحدة واحدة من 16000 كيلو فولت أو أقل.يضمن الطرف B عملية ومعايير الجودة لمعالجة المنتج، ويوفر خطط معالجة العملية وإجراءات التحكم ذات الصلة لمستويين من الجهد 35KV و 10KV.

الاقتراح الفني

1تكوين المعدات

1.1مجموعة واحدة من نظام خزان التجفيف الفراغ

1.2مجموعة واحدة من نظام فتح الأبواب الكهربائية

1.3مجموعة واحدة من نظام العربة الكهربائية

1.4مجموعة واحدة من نظام الفراغ

1.5مجموعة واحدة من أنظمة التكثيف منخفضة الحرارة

1.6. مجموعة واحدة من نظام التدفئة

1.7 مجموعة من أنظمة أنابيب مياه التبريد

1.8 مجموعة واحدة من السباكة الهوائية

1.9مجموعة واحدة من نظام التحكم

2- الطاقة المعدات، المياه، مصدر الغاز، ومتطلبات الظروف الأساسية (المقدمة من قبل المستخدم)

2.1الطاقة المسجلة: 110 كيلوواط، 380 فولت، 50 هرتز، ثلاثي المراحل خمسة سلك مجلس الوزراء التوزيع المخصصة، مع الطاقة متصلة إلى مجلس التحكم الكهربائي.

2.2مصدر المياه: الضغط>0.1MPa، الحد الأقصى للاستهلاك>3m3/h، درجة حرارة المياه ≤ 25 °C.

2.3الهواء المضغوط: 0.4 ~ 0.6MPa ، مع استهلاك الهواء المضغوط حوالي 0.3m3 / min.

2.4- أثر المعدات: حوالي 7000 × 8500mm.

3الشروط التقنية لكل نظام

3.1مجموعة واحدة من نظام خزان التجفيف الفراغ

المؤشرات التقنية:

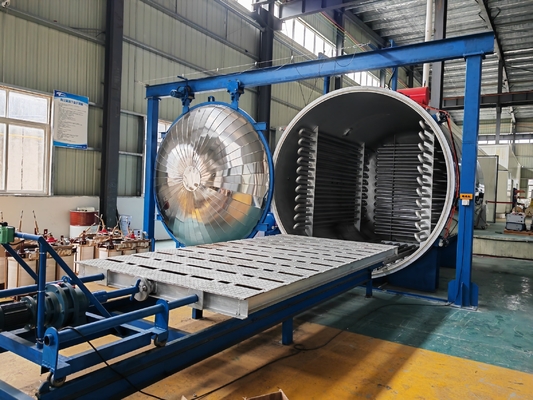

حجم الخزان Ф 3200 × 4000mm ، وضعت أفقيا على الأرض ، مع المسار داخل الخزان تبحر مع الأرض. يتم فتح الباب الكهربائي المتحرك الجانبي ، وعندما يتم إغلاق باب الخزان في مكانه ،إنه مغلق بالهواءالاتجاه لفتح الباب هو أن تواجه باب الخزان وتحريكها كهربائيا إلى الجانب الأيمن لفتحها.

درجة فراغ شديدة (دون حمولة ، حالة باردة) ≤ 10Pa ، معدل تسرب (دون حمولة ، حالة باردة) ≤ 100Pa · L / S. يتم تسخين الخزان بواسطة صف من أنابيب Negage.يتم استخدام زيت نقل الحرارة كوسيلة نقل الحرارةمساحة الأنابيب المتسخة في الصف تلبي متطلبات عملية طريقة الضغط المتغير. يتم تصنيع الأنابيب المتسخة في الصف من أنابيب الفولاذ الخالية من اللحم وترتيبها على أربعة جوانب (الجانبين ،أسفل والخلف).

درجة حرارة العمل 115 ± 5 °C، مع التحكم التلقائي في درجة الحرارة. تم تجهيز الخزان بثلاثة أجهزة استشعار درجة الحرارة لقياس درجة حرارة المساحة داخل الخزان.درجة حرارة الجسموالمواد العازلة

حلقة الختم للشريط من جسم الخزان هي حلقة الختم عالية درجة الحرارة ومقاومة للزيت.

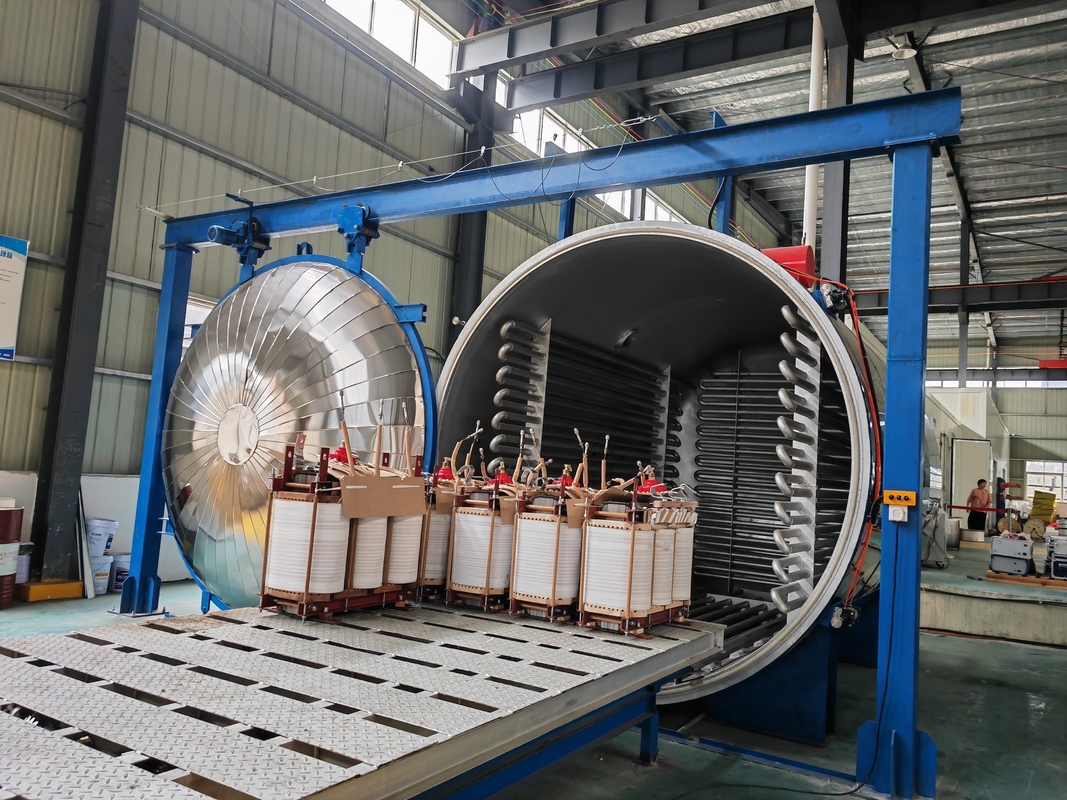

تم تجهيز الخزان بعربة عمل ، بحجم حمولة 30 طن وحجم 2200mmX4000mm.

عزل الصوف الصخري، زجاجات من الفولاذ المقاوم للصدأ (SUS430)
