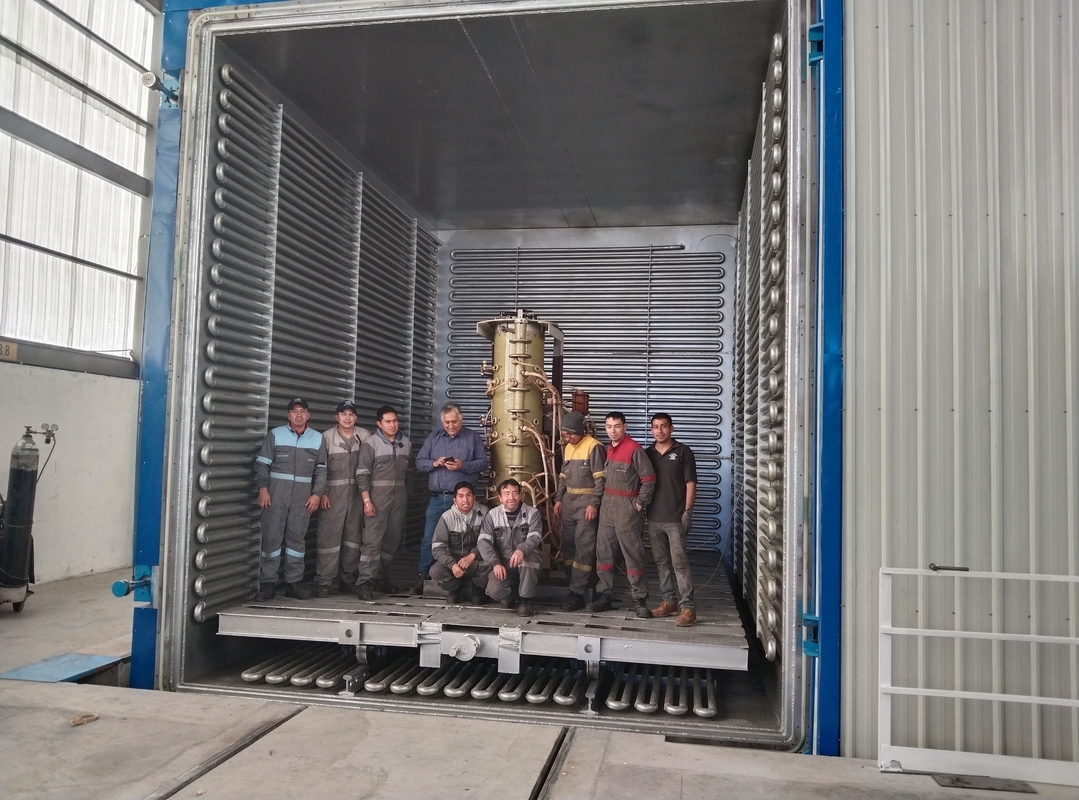

فرن تجفيف محول التوزيع الغمر بالزيت

مقدمة:

محولات التوزيع هي واحدة من المعدات الهامة في أنظمة إمداد الطاقة وتوزيع الشركات الصناعية والتعدينية والمباني المدنية.الغرض من معالجة تجفيف الفراغ للمحول هو إزالة الرطوبة من مادة العزل للمحول وتحسين أدائه الكهربائيةمن ناحية أخرى، فإن التسبب في انكماش وتشوه مكونات العزل في المنتج مفيد لتشوه الضغط،ضمان الأبعاد الهندسية للمنتج وتحسين قوته الميكانيكيةلأن جميع مواد العزل تقريباً تستخدم في المحولات، باستثناء نواة الحديد والأسلاك،المكونات العازلة المختلفة تمتص بطبيعة الحال الرطوبة من الهواء أثناء عمليات التخزين والإنتاجالرطوبة في مكونات العزل هي العامل الرئيسي الذي يؤثر على الأداء الكهربائي للعزل. تنتمي المحولات إلى المنتجات الكهربائية عالية الجهد.من أجل تحسين الأداء الكهربائي العازل للمنتجات وضمان عملها الطبيعي، يجب أن تخضع المحولات لتجفيف الفراغ.

مبدأ عملية التجفيف

عملية تجفيف الدفع تحت الضغط
يتم تقسيم عملية تجفيف الدفع الضغط بأكملها إلى أربع مراحل: مرحلة التسخين المسبق، مرحلة الانتقال، مرحلة الجذع الرئيسية، ومرحلة التجفيف النهائية.
1مرحلة التسخين المسبق (تمثل حوالي ثلث وقت العملية بأكملها):
1أولاً ، قم بتشغيل وحدة الفراغ ، وافتح صمام الفراغ الرئيسي ، وإخلاء لمدة 5-10 دقائق ؛ (أي السحب من 100000 Pa إلى 80000 Pa)
2أطفئ وحدة الفراغ و حافظ على الفراغ لمدة 30 دقيقة
3. افتح صمام الفراغ الرئيسي مرة أخرى ، إخلاء لمدة 5-10 دقائق (أي من 80000 Pa إلى 40000 Pa) ، وإغلاق وحدة الفراغ ؛
4. افتح صمام الضخ وتضخ لمدة 5-10 دقائق ؛ (أي شحن من 40000 با إلى 80000 با)
5. اغلق صمام الضغط واحافظ على الضغط لمدة 30 دقيقة. شغل وحدة الفراغ مرة أخرى وابدأ الدورة من الخطوة الثالثةحتى تصل درجة الحرارة إلى درجة الحرارة المحددة خلال مرحلة الانتقال.
2مرحلة الانتقال (حوالي 2-3 ساعات):
إذا بلغت درجة حرارة قلب الحديد 70 درجة مئوية، فإنه يدخل مرحلة الانتقال
1. تشغيل وحدة الفراغ ، إخلاء لمدة 5 دقائق ، وإيقاف تشغيل وحدة الفراغ لمدة 30 دقيقة ؛
2. تشغيل وحدة الفراغ ، إخلاء لمدة 5 دقائق ، وإيقاف تشغيل وحدة الفراغ لمدة 30 دقيقة ؛
3. تشغيل وحدة الفراغ ، إخلاء لمدة 5 دقائق ، وإيقاف تشغيل وحدة الفراغ لمدة 30 دقيقة ؛
4. تشغيل وحدة الفراغ ، إخلاء لمدة 5 دقائق ، وإيقاف تشغيل وحدة الفراغ لمدة 30 دقيقة ؛
3مرحلة العمود الفقري (ثلث وقت العملية بأكملها)
1تشغيل وحدة الفراغ، إخلاء لمدة 15 دقيقة، وإغلاق الصمام الرئيسي لمدة 15 دقيقة.
2. افتح الصمام الرئيسي مرة أخرى ، وإخلاء لمدة 10 دقائق ، وتكرار الدورة حتى تصل درجة حرارة القلب إلى 80 درجة مئوية ودرجة الفراغ تصل إلى 500Pa ، ثم المضي قدما في مرحلة التجفيف النهائية.
4إذا بلغت درجة حرارة قلب الحديد في المرحلة الرئيسية 80 درجة مئوية وبلغت درجة الفراغ 500 با ، فيمكن أن تدخل مرحلة التجفيف النهائية. لا ينبغي إيقاف تشغيل وحدة الفراغ.بعد التنظيف المستمر إلى 200Pa، إخلاء لحوالي 2-3 ساعات.
انتباه: درجة الفراغ، درجة حرارة القلب، وقت إخلاء وإغلاق وحدة الفراغ، وقت الصمام الرئيسي،ودرجة الفراغ ووقت الإخلاء المستمر خلال مرحلة التجفيف النهائية يتم تحديدها تقريبًا بناءً على نوع المنتج، ومحتوى الرطوبة في المنتج، والمناخ المحلي.

عادة:

تستخدم معدات تجفيف الفراغ ذات الجهد المتغير بشكل رئيسي لمعالجة تجفيف الفراغ لمختلف منتجات العزل عالية الجهد في صناعة نقل الطاقة وتحويلها ،مثل المحولات (10kV-220kV)، محولات الجهد العالي ، أجهزة التشغيل عالية الجهد ، مكثفات الطاقة ، الكابلات ، المحركات ، ورق العزل ، الخ
