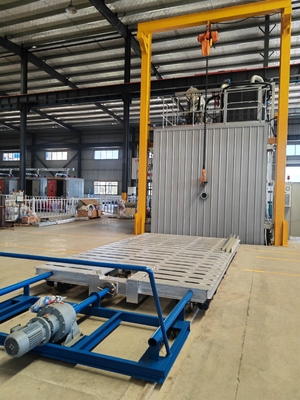

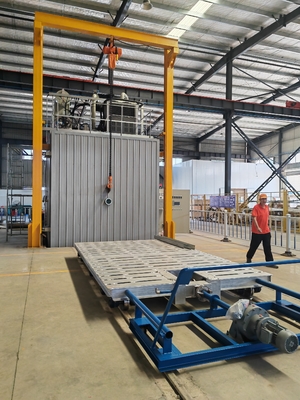

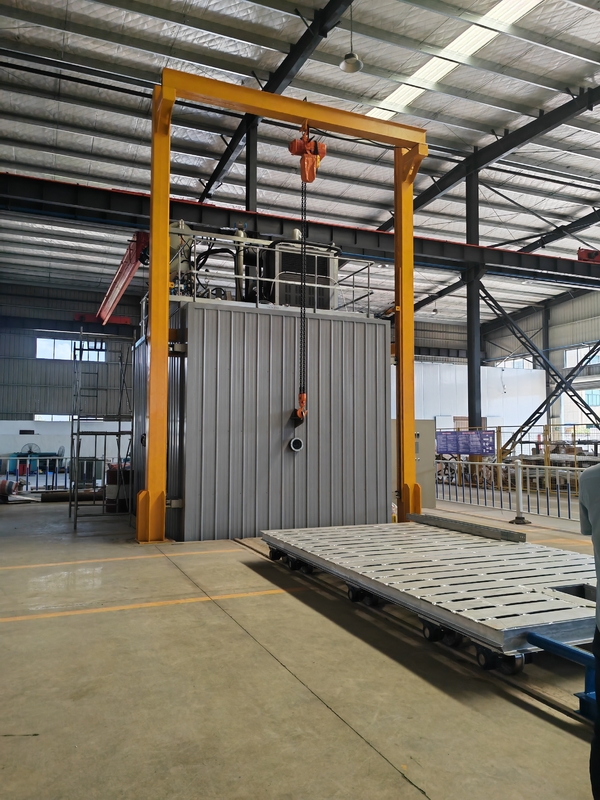

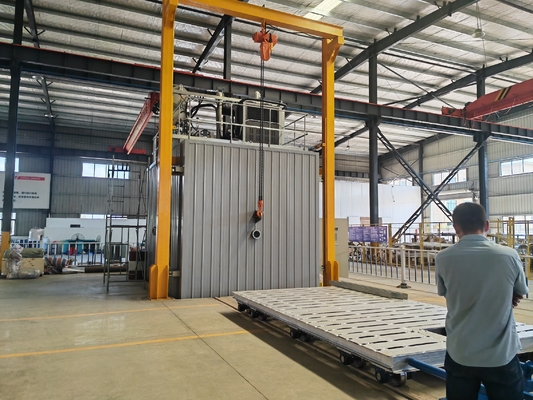

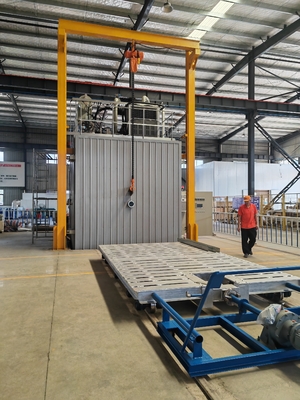

6000 × 4000 × 5000 فرن تجفيف مربع للمحول

6000×4000×5000

معدات تجفيف الفراغ المحولات

الاقتراح الفني والاقتباس

يتم تصنيع معدات التجفيف الفراغي ذات الضغط المتغير من قبل شركتنا وفقًا للخبير الألماني J. تم تطوير مبدأ التجفيف الذي اقترحه الدكتور مور (DR, MOLL) بناءً على خبرتنا في تصميم وتصنيع معدات التجفيف الفراغي.يتم استخدام المعدات بشكل أساسي لتجفيف أجسام المحولات والمحولات والمكثفات المغمورة بالزيت، والتي يمكن أن تقلل من وقت التجفيف بنسبة 40 إلى 50% مقارنة بالتجفيف الفراغي التقليدي.إنها معدات معالجة ذات أداء موثوق به وكفاءة عالية وتوفير للطاقة.

وفقًا لمتطلبات الشركة وبالاشتراك مع مواصفات التصميم لمعدات التجفيف بالضغط المتغير الخاصة بشركتنا، تم صياغة الاقتراح الفني التالي:

• الغرض الرئيسي من المعدات

يتم استخدام المعدات لمعالجة تجفيف المحولات أو المنتجات الكهربائية الأخرى بمستوى جهد 220 كيلو فولت أو أقل.يجب على الطرف "ب" ضمان متطلبات العملية ومتطلبات الجودة لمعالجة المنتج، وتوفير مخططات معالجة العمليات وإجراءات التحكم ذات الصلة لثلاثة مستويات جهد، وهي 220 كيلو فولت، و110 كيلو فولت، و35 كيلو فولت.

• الخصائص التقنية الرئيسية للمعدات

تحتوي هذه المجموعة من المعدات على الميزات التقنية التالية:

1. لديها تصميم نظام تفريغ معقول، ويتم تفريغ ما يكفي من المكثفات من المكثف لتجنب تلوث المياه بشكل فعال لمضخة التفريغ أثناء التجفيف.

2. مضخة فراغ الريشة الدوارة تعتمد مضخة فراغ صديقة للبيئة، ويمكن تفريغ العلاج الذي لا يدخن مباشرة في الداخل.

3. أثناء عملية التسخين، وفقًا لاختلاف درجة حرارة الجسم، يتم تقليل الضغط في خزان التفريغ بشكل دوري إلى قيمة معينة عن طريق تناوب الضغط التلقائي، مما يخلق الظروف الأكثر ملاءمة لتبخر الماء في عزل الجسم ، بحيث تكون عملية تبخر الماء في عملية التجفيف في حالة معقولة.

4. يمكن للمعدات أن تحل بشكل فعال مشكلة صدأ قلب الحديد في عملية التجفيف من خلال تعديل عملية التجفيف بالضغط المتغير.

5. يمكن أن يصل مستوى التشغيل الآلي للمعدات ومستوى تكنولوجيا المعالجة للمنتجات إلى المستوى المتقدم المحلي، ويمكن أن تصل جودة المنتجات المصنعة إلى مستوى المنتجات المتفوقة في الصناعة.

6. هذه المعدات يمكن أن تضمن سلامة الإنتاج والاستخدام.

三,المكونات الرئيسية للمعدات

1. المكونات الرئيسية لمجموعة المعدات بأكملها هي كما يلي:

1.1 خزان تجفيف فراغي واحد؛

1.2 مجموعة من آلية فتح الباب وإطار البوابة؛

1.3 مجموعة واحدة من نظام الفراغ.

1.4 مجموعة من نظام التكثيف ذو درجة الحرارة المنخفضة.

1.5 مجموعتان من نظام التدفئة

1.6 مجموعة من نظام خطوط الأنابيب الهوائية.

1.7 مجموعة من نظام مياه التبريد.

1.8 مجموعة واحدة من النظام الهيدروليكي؛

1.9 مجموعة من أنظمة التحكم والقياس.

2,متطلبات الموقع (المقدمة من الطرف أ) ويتعين على الطرف أ أن يقدم ما يلي:

الطاقة المقدرة: 200 كيلووات، 380 فولت، 50 هرتز، ثلاثي الطور، مصدر طاقة متصل بخزانة التحكم الكهربائية الخاصة بالطرف B

مياه التبريد: الضغط > 0.1 ميجاباسكال، خزان المياه المتداول > 8 م3.

مساحة أرضية المعدات: 7000 × 5000 مم، الحفرة: 7000 × خمسة آلاف × 450 مم طول × عرض × ارتفاع)

الهواء المضغوط: 0.4-0.6Mpa، الاستهلاك 0.2 م3/دقيقة

3,التكوين والمتطلبات الهيكلية والمعايير الفنية لكل نظام

3.1,خزان تجفيف الفراغ:

3.1.1 البعد الداخلي الفعال لخزان التجفيف 6000 × أربعة آلاف × 5000 مم (طول × عرض × ارتفاع)، النوع الأفقي، يشير الارتفاع الفعال إلى الارتفاع من العربة المسطحة الحاملة في الخزان إلى الجدار الداخلي لأعلى الخزان ، يتم تحريك باب الخزان كهربائيا لفتح الباب، وقفله هيدروليكيا، ويتم التحكم في باب الخزان بفتح الوجه 4000 × 5000 مم

3.1.2 يجب أن تكون درجة الفراغ الحدية في الحالة الباردة ≥ 50Pa، ويجب أن يكون وقت ضخ خزان التفريغ إلى 100Pa في الحالة الباردة ≥ 60 دقيقة، ويجب أن يكون معدل تسرب الهواء في الحالة الباردة بدون تحميل ≥ 200Pa · L/ S (نطاق القياس هو 50Pa إلى 720Pa).

3.1.3 يتم تسخين الخزان بواسطة أنبوب تصريف زيت نقل الحرارة من أربعة جوانب.

3.1.4 يتم استخدام الصوف الصخري خارج الخزان للعزل الحراري ويتم استخدام اللوحة الفولاذية الملونة للتسليح.يجب ألا تكون درجة الحرارة القصوى للسطح الخارجي أعلى بـ 25 درجة مئوية من درجة الحرارة المحيطة (وفقًا للمعايير الوطنية).

3.1.5 حلقة ختم شفة الخزان عبارة عن حلقة ختم ذات شكل خاص مقاومة لدرجة الحرارة العالية وطويلة العمر، مع عمر خدمة فعال لأكثر من عامين.لن تتشوه شفة الخزان بعد الاستخدام لفترة طويلة.

3.1.6 توفير 5.8 × 3.8 م، الارتفاع ≥ 0.35 م، عربة تحمل حمولة 50 طن.يمكن للعربة أن تتحمل محولًا كبيرًا (100 طن، ثلاث نقاط ارتكاز) ودرجة حرارة عالية في خزان التفريغ.يتم تشغيل العربة بواسطة رأس الجر الكهربائي، وهو مناسب للدخول والخروج من الخزان.

3.2,آلية فتح الباب وإطار البوابة

3.2.1، يتم تحريك باب الخزان كهربائيًا لفتح الباب، ويتم قفله هيدروليكيًا، ويكون كل إجراء في مكانه.مفتاح السفر متشابك للحماية.

3.2.2 ، وهي تتألف من جسر اجتياز باب الخزان ومخفض القيادة وآلية النقل.

3.3,نظام الشفط

3.3.1، تم تكوين نظام الفراغ على أنه SV-300+SV-300+SV-300 (ثلاثةمضخة ليبولدمضخات التفريغ)/ZJP-600/ZJP-1200 (خمس مضخات تفريغ إجمالاً)، وأقصى سرعة ضخ للنظام هي 1200L/S.يعمل نظام التفريغ (بما في ذلك المضخات والصمامات) تلقائيًا بالتسلسل.

3.3.2، يجب أن يكون الصمام الرئيسي لنظام الفراغ موثوقًا للغاية وصمامًا رئيسيًا هوائيًا عالي الدقة، ويجب أن يكون النظام أيضًا مجهزًا بصمام هوائي وصمام تنفيس كهرومغناطيسي ومستشعر ضغط وخط أنابيب فراغ وملحقات مختلفة.

3.3.3 يجب تبريد الغاز المستخرج من الخزان ونزع الماء منه بواسطة المكثف.

3.3.4، تكوين النظام وتركيبه، مناسب للتشغيل والصيانة.

3.4,نظام تكثيف بدرجة حرارة منخفضة

3.4.1 يتم استخدام مكثف أفقي واحد لتكثيف الماء الغازي المستخرج من خزان التفريغ، وله وظيفة التصريف اليدوي دون الإضرار بالفراغ.

3.4.2 يجب استخدام أنابيب الفولاذ المقاوم للصدأ ذات الأداء الممتاز في نقل الحرارة كأنابيب مكثف للمكثف.

3.4.3 تم تجهيز النظام بمبرد مياه منخفض الحرارة (Zhongshan Kairui) لتوفير ماء بدرجة حرارة منخفضة 10 درجة مئوية لضمان تأثير تكثيف جيد للمكثف.

3.5,مجموعتين من نظام التدفئة

3.5.1 يتم تسخين هذه المجموعة من المعدات عن طريق التسخين الكهربائي، مجموعتين.يتم استخدام زيت نقل الحرارة كوسيلة تسخين متداولة.إجمالي طاقة التسخين هي 144 كيلو واط (مجموعتين)، ودقة التحكم في درجة الحرارة هي ± 3 ℃.

3.5.2 يتكون النظام من مركز تسخين كهربائي، ومضخة خط أنابيب ذات درجة حرارة عالية، وفلتر، وصمام درجة حرارة عالية، ومقياس ضغط، ومستشعر درجة الحرارة، وخط أنابيب وملحقات.جميع خطوط أنابيب التدفئة ضمن مجموعة المعدات مصفحة بصفائح الفولاذ المقاوم للصدأ SUS430، وأنابيب الصوف الصخري معزولة.

3.6,نظام خطوط الأنابيب الهوائية

3.6.1 توفير إمدادات الهواء للصمامات الهوائية ضمن نطاق المعدات.

3.6.2 يتكون النظام من ضاغط هواء 0.2 م 3، مصدر هواء ثلاثي، خط أنابيب، صمام، إلخ.

3.6.3 ضغط العمل 0.4-0.6Mpa.

3.7,نظام مياه التبريد

3.7.1 يتم تبريد نظام التفريغ بواسطة مياه تبريد متداولة مستقلة، والتي تتكون من مبرد مبرد بالهواء، ومقياس ضغط، وفلتر، وصمام، وخط أنابيب.

3.7.2 يتم التحكم في نظام مياه التبريد بشكل منفصل.إذا كان ضغط ماء التبريد غير كاف، سيتم إصدار إنذار في نظام التحكم الرئيسي.

3.8 النظام الهيدروليكي

3.8.1 يتم استخدامه لقفل باب الخزان.

3.8.2 يتكون النظام من محطة هيدروليكية، 4 مجموعات من الأسطوانات الهيدروليكية، خطوط الأنابيب، الصمامات، إلخ.

3.9,نظام القياس والتحكم (شاشة تعمل باللمس)

3.9.1 خزانة التحكم الكهربائية المتكاملة.يتم توفير وضعين للتحكم الآلي والتشغيل اليدوي.

3.9.2 باعتبارها عنصر التحكم الرئيسي، يمكن لوحدة التحكم القابلة للبرمجة + شاشة اللمس تنفيذ عملية التجفيف بالضغط المتغير ولها الوظائف التالية:

كشف وعرض وتخزين درجة الحرارة والفراغ.

تتحكم شاشة اللمس وتعرض مخطط تدفق العملية وحالة التشغيل لكل وحدة معدات.

أثناء عملية التجفيف، حدد معلمات العملية وفقًا لمواصفات المنتجات المراد معالجتها، وقم بتغيير معلمات العملية كما هو مطلوب.

التعشيق والتعشيق بين المضخات والصمامات.

تحقيق جهاز إنذار لعدم كفاية ضغط الهواء وضغط الماء.

تنفيذ عملية التجفيف تلقائيًا.

الحكم تلقائيا على نقطة نهاية التجفيف.

3.9.4 يمكن لوحدة التحكم القابلة للبرمجة Mitsubishi (Mitsubishi FX series PLC) أن تكمل التحكم تلقائيًا في عملية التجفيف بالضغط المتغير.

3.9.5 يجب استخدام مقياس الفراغ الرقمي لقياس الفراغ.

3.9.6 يتم استخدام مجموعتين من أجهزة التحكم في درجة الحرارة ذات العرض الرقمي Yuguang للتحكم في درجة الحرارة، ودقة التحكم في درجة الحرارة هي ± 3 ℃.

3.9.7 يتم اعتماد مرحل الحالة الصلبة كعنصر التحكم الرئيسي في درجة الحرارة.

3.9.8 يجب أن تكون مكونات التحكم الأخرى عبارة عن منتجات ذات علامات تجارية محلية وأجنبية عالية الجودة.

3.10,المتطلبات الفنية الأخرى

3.10.1، يتم تمييز السطح الخارجي لكل نظام وخط أنابيب بألوان مختلفة.

四,قائمة أسعار مفصلة لتكوين المعدات

五,قائمة تكوين المعدات
