تفاصيل المنتج:
شروط الدفع والشحن:
|
| أقصى سماكة ورقة: | Q235 ، 16 مم | أقصى ellipsoidal طبق نهاية القطر: | 3000 |
|---|---|---|---|
| الحد الأدنى للقطعة الطبقية: | 850 | ||
| تسليط الضوء: | التصنيع باستخدام الحاسب الآلي آلة الغزل مخرطة,التصنيع باستخدام الحاسب الآلي مخرطة الغزل |
||
Φ300mm مواصفات آلة الغزل البارد

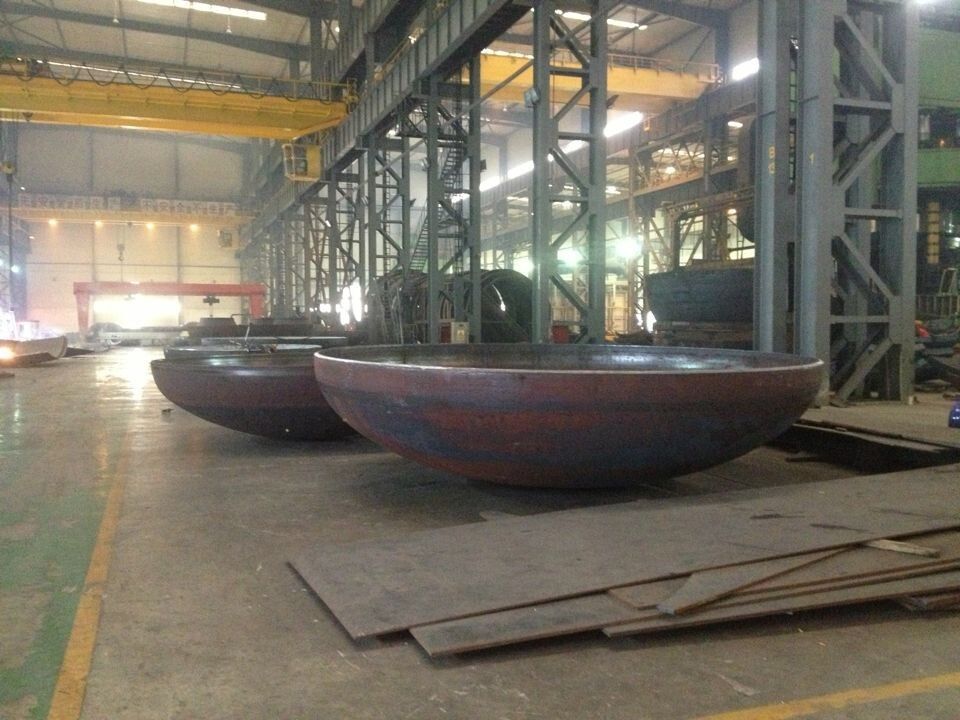

(معدات صنع نهاية صحن لأوعية الضغط: خزانات النفط)
نحن المهنية الصانع لآلة نهاية طبق. في الصين ، 70 ٪ من آلات نهاية طبق مصنوعة من قبلنا. نحن زعيم رابطة آلة نهاية طبق ، وصياغة آلة نهاية طبق القياسية.
1) المعلمة التقنية آلة إزالة:
| بند | اسم | معامل |
| 1 | ماكس. سمك لوحة S | Q235 16mm |
| 2 | دقيقة. سمك لوحة S | الفولاذ المقاوم للصدأ 2mm |
| 3 | ماكس. دائرة نصف قطرها | R450mm |
| 4 | دقيقة. دائرة نصف قطرها | R30mm |
| 5 | أقصى قطر من نهاية طبق ellipsoidal | D = 3200 |
| 6 | دقيقة قطرها نهاية طبق ellipsoidal | D = 850 |
| 7 | تشكيل قطر محور العجلة | D = 160MM |
| 8 | تشكيل قوة دوران عجلة | ن = 32KW / 26KW سرعة مزدوجة |
2. متطلبات إضافية من آلة للطي
أ) يجب أن يظهر ضغط الأسطوانة المائلة ، والأسطوانة الأمامية ، والغطاء على مقياس الضغط ويمكن أن يكون قابلاً للتعديل. يمكن أن تكون سرعة الأسطوانات الأمامية والخلفية قابلة للتعديل. يمكن أن يظهر ضغط المحطة الهيدروليكية على المقياس وقابل للتعديل
ب) عجلة الضغط (شنت على المحور) ، وعلاج التبريد HRC46 ~ 50.
ج) 11 عجلات تشكيل ، R30 ، R50 ، R80 ، R100 ، R150 ، R200 ، R250 ، R300 ، R350 ، R400 ، R450 ، R500 ، R550 ، R600 ، R650 ، R700 ، R760 ، R820. المواد QT600-3 ، مع ختم. يجب أن تكون عجلة التشكيل مقاومة جيدة للتآكل. نهاية الطبق يجب أن يكون لها لمعان جيد بعد الدوران.
د) تأكد من عمل اسطوانة لقط عادة
ه) الجوز (للمسمار) قوة: يجب مقاومة التآكل ZHA166-6-3-2 (نحاس الألومنيوم) ، وهذا هو 9-4 النحاس.
و) ارتفاع داخلي 3383mm ، إجمالى الطول 4883mm
3. المعلمة التقنية آلة الضغط
| بند | اسم | معامل |
| 1 | الضغط | 400T |
| 2 | المسافة بين المساكن الرئيسية | 4400 |
| 3 | الاسطوانة الرئيسية ماكس. ضغط العمل | 25Mpa |
| 4 | المحرك الرئيسي | 55KW |
4. متطلبات إضافية من آلة الضغط
أ) الضغط على آلة مكبس اسطوانة قضيب يتبنى الحديد الزهر المبرد ، اسطوانة تتبنى 35 المطروقات ، السكتات الدماغية ضمان إنتاج dish3200mm ellipsoidal طبق نهاية.
ب) يجب أن يكون صلابة إطار آلة الضغط كافية ، والضمان لمدة 10 سنوات. عندما يصل ضغط القالب العلوي إلى 20Mpa ، يجب ألا تتجاوز درجة انحراف المركز للشعاع العلوي والسفلي 1.8 مم (تحقيق مستوى ضغط دقيق ، التشوه f = Δ / L = 1/2500). يجب أن يكون قضيب المكبس الأسطواني مطلي بالكروم ومصقول ، ويجب ألا يقل حمل الآلة عن 12 طنًا.
ج) البائع يوفر 5 مجموعات من الأدوات الملحة ، R600 ، R900 ، R1200 ، R1500 ، R1700 المواد QT600-3 ، مع ختم الطابع.
د) مع وظائف التشغيل التلقائي واليدوي ، يمكن عرض الضغط على مقياس وقابل للتعديل
5. الوصف الرئيسي
أ) الشركات المصنعة لمضخة المكبس المحوري ، الأجزاء الهيدروليكية ، الأجهزة الكهربائية ، المحامل ، المخفض ، المحرك ، محرك النفط على النحو التالي:
مضخة المكبس المحورية: الصين
صمام اتجاهي الملف اللولبي: الصين
الأجهزة الكهربائية: A ، وحدة التحكم القابلة للبرمجة PLC (اليابان ميتسوبيشي) B ، المقاولين ، مفاتيح: شنايدر أو اومرون.
محامل: الأجزاء الرئيسية (skf) ، الآخرين (الصين)
المخفض: الصين.
المحرك: الصين
زيت المحرك: الصين
ختم: ختم أنابيب النفط (تايوان) B اسطوانة الختم (اليابان NOK ، الصين)
ب) يجب أن يكون هيكل ملحومة علاج الشيخوخة الاهتزاز لتجانس إجهاد اللحام.
ج) يجب إزالة جلد أكسيد السطح اللامع للهيكل الملحوم ميكانيكياً لضمان عدم تكسير بعد الطلاء.
د) يجب أن تكون جميع الأنابيب الهيدروليكية معالجة للتخليل لضمان نظافة الزيت الهيدروليكي
ه) يجب أن يكون الجدار الداخلي لخزان الزيت مقشرًا ومعالجًا مصقولًا ومغلفًا بدهانات مقاومة الزيت لضمان نظافة الزيت الهيدروليكي
و) قبل التسليم من المصنع ، يجب تنظيف المعدات مع طلاء مانع االصدأ.
ز) مشاكل الجودة ، ومشاكل التركيب والتشغيل في غضون عام واحد ، وإصلاحه من قبل البائع مجانا.
ح) الوزن الكلي للمعدات: 96T
ط) توفير أختام الاستهلاكية آلة متفوقا
ي) قبل التثبيت ، يجب على البائع تقديم رسومات أساسية ورسوم تخطيط المعدات والمعلومات التقنية ذات الصلة (إذا لزم الأمر ، أرسل الأشخاص للتواصل مع المشتري). يجب أن يكون المشتري مسؤولاً عن بناء الأساس.
ك) يجب على البائع توفير دليل تشغيل المعدات ، والخطط الكهربائية ، والخطط الهيدروليكية ، ورسم الأدوات الملحة.
ل) البائع هو المسؤول عن التركيب والتكليف والتدريب ، ويجب على المشتري توفير الأدوات اللازمة (مثل الرافعات ، آلة اللحام ، آلة قطع الأسيتيلين الأكسجين ، آلة قطع عجلة الطحن ، إلخ) ، وتزويد عمال التركيب بالمواد الغذائية والإقامة. إنتاج 20 نهاية طبق تعتبر التاهيل ، وتقرر مواصفات نهاية طبق من قبل المشتري ، فترة التدريب هو شهر واحد.
م) المواد المنضدة المقدمة من قبل البائع ، والتي سيتم إنتاجها من قبل المشتري.
ن) براغي مرساة الأساس والسكك الحديدية المقدمة من قبل المشتري
