خط قطع أوتوماتيكي للوحات من لفة إلى لوحة لللوحات المستديرة والربعية

ثلاثة في خط إنتاج إطعام وتقطيع وتراكم أوتوماتيكي واحد

الاقتراح الفني

وفقًا لاحتياجات الإنتاج للطرف أ، يقوم الطرف ب بتصميم وتصنيعها وفقًا لمتطلبات الطرف أ.بعد التشاور بين قسم شركتنا التقني و قسم الهندسة، نحن الآن نقدم الاقتباس التالي والاقتراح:

1) مجموعة واحدة من عربة التحميل الهيدروليكية

2) 1 مجموعة من الهيدروليكية الكبيرة للوظائف

3) مجموعة واحدة من جهاز التغذية

4) 1 مجموعة من طعام التسوية الخدمية

5) 1 مجموعة من MG2-200T المطبوعة المغلقة ذات النقطتين المزدوجة

6) 1 مجموعة من الشرائط النقلية النهائية

7) مجموعة واحدة من أجهزة التراص البسيطة

8) مجموعة واحدة من الحزام النقل الخردة

9) مجموعة واحدة من النظام الهيدروليكي

10) مجموعة واحدة من نظام التحكم الإلكتروني

• قدرة المعدات::

1مادة الملف: ورق مطاط بارد/ ورق مطاطي/ ورق مطاطي/ ورق مطاطي ساخن وأدوات معدنية أخرى

2سمك التغذية: 0.3mm ~ 3.2mm

3عرض التغذية: 100mm~1000mm

4قطر داخلي للمادة (طعام): ± 480mm ~ ± 530mm

5- قطر المادة الخارجي (الحد الأقصى): ± 1400mm

6وزن اللفاف: يبلغ الحد الأقصى لوزن اللفاف الوارد 5 أطنان.

7طول التغذية: 0mm~9999.99mm.

8سرعة التغذية: 0-16m/min.

9دقة التغذية: 0-1000 ملم: ± 0.15

10قوة الجهد: ≤ 245N/mm2

11قوة الشد: ≤ 392N/mm2

12- اتجاه تشغيل الوحدة: تواجه لوحة التحكم من اليسار إلى اليمين (يمكن للعميل اختيار)

13لون المعدات: يتم رش الجسم الرئيسي للمعدات باللون الأبيض ، والأجزاء المتحركة هي ألوان تحذير صفراء (يمكن للعملاء اختيارها))

二,الظروف البيئية المطلوبة للمعدات

1درجة حرارة البيئة: -10-40 درجة مئوية

2الرطوبة النسبية: ≤ 90%

3إمدادات الطاقة العاملة: AC380V ± 10 ٪، 50HZ ± 2 ٪ نظام أربعة أسلاك ثلاثي المراحل

4ضغط الهواء المضغوط: 0.5Mpa

三,تكوين المعدات ووصفها:

1,عربة تحميل هيدروليكية

5. المعلمات التقنية

5. وصف الوظيفة: يستخدم لنقل لفائف المواد بسلاسة إلى العمود الرئيسي لمستودع المواد.يستخدم لرفع نهاية المواد أثناء عملية التفريغ وإطعام بحيث يمكن أن حزام المواد تدخل بسلاسة إلى آلة التسويةتم تجهيز العربة بجهاز مكافحة الانقباض للمواد ، والذي يمكن أن يمنع بشكل فعال من انقباض لفة المواد عند نقل المواد مع أزواج أصغر.
5. يتكون الهيكل الرئيسي لركبة التغذية من منصة تحمل رفع على شكل حرف V وقاعدة متحركة.
5. مجهزة بحركة موازية ورفع عمودي ، فهي مريحة لتوجيه الثقب الداخلي لفكرة الصلب إلى أسطوانة التوسع والانكماش للفكرة ؛
5. قوة الحركة الأفقية: تحركات العربة إلى الأمام والخلف مدفوعة بمحركات هيدروليكية. يعتمد الرفع على رفع أسطوانة الزيت الهيدروليكية ؛
6. محاولة منع المركبة من السير خارج المنصة: وقف الحد الصلب ؛
5. طريقة حركة المنحرف المضاد للانخفاض: ضبط يدوي ؛
5. القوة الهيدروليكية: وزن رفع ≤ 5 طن ؛

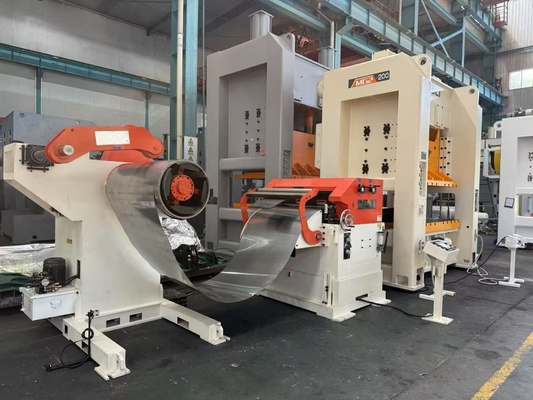

2,أجهزة إزالة الملفات الهيدروليكية الثقيلة

5. وصف الوظيفة: آلة التفريغ هي منصة دعم تثبت لفة المواد على جزء التوسع والانكماش من العمود الرئيسي لمستودع المواد.يدعم القطر الداخلي للوحة المواد، وتدور بشكل متقطع العمود الرئيسي لفتح وتفريغ من خلال أمر التحكم في حلقة المواد أثناء التشغيل التلقائي.وهذا يشمل جزء توسيع الفولاذ والانكماش، جزء ذراع الضغط ، وجزء تحكم حلقة المادة.
5. نوع التحميل: رأس واحد
5. طريقة التوسع في غطاء العمود: التوسع الهيدروليكي مع وظيفة الوقوف الذاتي (لن يتحرك الملف حتى في حالة انقطاع التيار الكهربائي)
5. محرك محرك العجلة: محرك التيار المتردد مع محول تردد
6. طريقة نقل العجلة: محرك تخفيض التردد المتغير مع نقل سلسلة المسافة الكبيرة
5. اتجاه تفكيك الغزل: التغذية من الأسفل إلى الأعلى
5. سرعة التغذية: 16m/min، يتم التحكم بها بواسطة محول تردد، مع سرعة قابلة للتعديل
5. طريقة الفرامل: اعتماد الفرامل القرصية، والفرامل الموثوق بها يضمن أن لفة المواد ليست فضفاضة بسبب الثبات، ويمكن أيضا تمديد عمر خدمة نظام الطاقة
5. ذراع الضغط المادية: قبل فتح المادة ، تضغط ذراع الضغط المادية على رأس المادة لمنع رأس المادة من الارتداد بسبب الثبات.التي قد تسبب مخاطر للسلامة للناسبعد سحب المادة إلى جهاز التغذية ، يمكن فتح ذراع الضغط يدوياً.
5. مبدأ ذراع الضغط المادية: قوة الأسطوانة ، يمكن فتحها وإغلاقها يدويًا.
5. مواصفات عجلة الضغط: عجلة مطاطية من PU
5. تحكم حلقة المواد: The infrared photoelectric induction switch below the pressing arm controls the start and stop of the unwinding machine spindle by sensing the material to bring feedback signals when the material arc is saggingضمان قوس كاف و معقول من مواد العازل بين آلة التفريغ و جهاز التسوية

3,جهاز التغذية

5. وصف الوظيفة: عند التداول ، يمكن فتح و إغلاق الدوال العلوي التغذوي يدويًا. باستخدام ذراع الدعم ، يمكن إمساك رأس المادة بسلاسة و بسهولة و بأمان ،ويمكن توجيه رأس المواد من الملف إلى عجلة التسوية
5. محرك ذراع التأرجح: محرك الأسطوانة..
5. عجلات التغذية: قطعة 2 ، سطح مغلف بالكهرباء مع الكروم الصلب ، HRC60 ± 2

4,إمداد مستوى الخدمة

5. وصف الوظيفة: تستخدم هذه الآلية بشكل رئيسي لتصحيح طي المواد (اتجاه الطول L) لجعلها مسطحة ،وإدخال المواد إلى معدات الضغط وفقا للطول المحدد والسرعةعندما يكون هناك تمتد محلي على سطح المادة ، قد لا يكون من الممكن تصحيحه بالكامل.ليس من الممكن تصحيح اتجاه العرض (اتجاه C) من مواد الملف
5. وضع الطاقة: محرك الخدمة
5. طريقة تعديل التصحيح: تعديل العجلة اليدوية
5. طريقة عرض تصحيح: نهاية العمود الغريبة مع عدادات للتعرض
6. عجلة تصحيح: 9 أدوات (5 تحت 4) مع معالجة طحن الكروم الصلب المكسوة بالكهرباء ، HRC60 ± 2
5. عجلات التغذية: قطعة 2 ، سطح مغلف بالكهرباء مع الكروم الصلب ، HRC60 ± 2
5. طريقة القيادة بالدراجات: القيادة بالدراجات الجانبية، طحن أسنان الدراجات، تحقيق مستوى ستة من معايير الدقة
5. مادة العجلات: فولاذ محمل عالي الجودة ، صلب ، بقسوة تصل إلى HRC60 ± 2
5. محرك القيادة: محرك الخدمة / السائق ، واجهة الإنسان والآلة ، شاشة عرض رقمية ، تشغيل الشاشة اللمسية.

تغذية المعدات: يتم تشغيلها بواسطة محرك سيرفو من خلال حزام متزامن متسخ لتغذية الأدوات. في نفس الوقت ، يتم استخدام ناقل شبكة التروس عالي الدقة بين الأدوات.مادة العجلات هي فولاذ ذو سبيكة عالية، والتي يتم طحنها بعد التدريب الدقيق العالي ، بدقة عالية ومقاومة للارتداء ومدة خدمة طويلة.

5. طريقة الاسترخاء: إسترخاء ضغط الهواء (5KGF/CM2)
5. تعديل ارتفاع خط المواد: تعديل كهربائي، الارتفاع المحدد من قبل العميل ± 90mm
5. دقة التغذية المتكررة: ± 0.15 لـ 0-1000 ملم، ± 0.2 لأكثر من 1000 ملم
5. سرعة التغذية: 16m/min
6. جدول القدرة على التصحيح

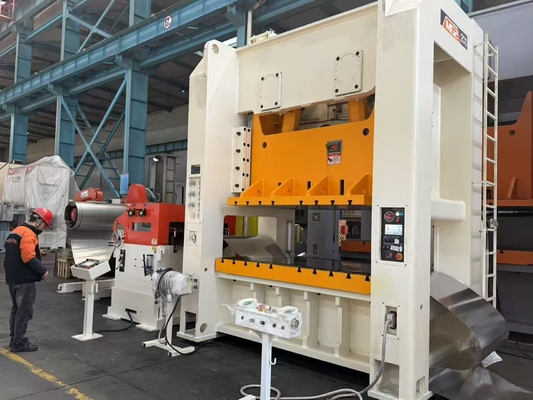

5,MG2-200T مطبخ ذو نقطة مزدوجة مغلق

الخصائص الهيكلية::

يتبنى جسم الجهاز لوحة الفولاذ هيكل البوابة الحامية المتكاملة ، ويتم لحام جسم آلة الإطار عالية القوة في كامل ، مما يضمن صلابة عالية جدا وقوة الجسم.يتم تجميد جسم آلة الإطار الكلي في المدفأة ، مما يضمن الاستقرار طويل الأجل لدقة الإطار:

5. يتم وضع العمود الانحرفي على طول ، على مسافة قصيرة من نقطة الدعم. يحتوي العمود الانحرفي على صلابة جيدة ، ويتم إغلاق جزء التوصيل داخل الجسم.يتم تزيين العجلات عن طريق الغمر في الزيت;
5. يتم وضع العمود الانحرفي على طول ، على مسافة قصيرة من نقطة الدعم. يحتوي العمود الانحرفي على صلابة جيدة ، ويتم إغلاق جزء التوصيل داخل الجسم.يتم تزيين العجلات عن طريق الغمر في الزيت:
5. مجهزة بجهاز حماية من السقوط من الدرجة الثانية.
5. اعتماداً على مكابح مقبضات الاحتكاك الجاف للسلسلة الصلبة، والتي تنقل عزم الدوران الكبير وحركة التثبيت الصغيرة، مما يجعل التثبيت والصيانة مريحة.
6. اعتماداً على مكابح مقبضات الاحتكاك الجاف للسلسلة الصلبة، والتي تنقل عزم الدوران الكبير وحركة التثبيت الصغيرة، مما يجعل التثبيت والصيانة مريحة.
5. المنزلق هو هيكل صفيحة فولاذية مصفحةوعبوة زيت الضغط العالي داخل المنزلق مجهزة بختام زيت الضغط العالي المستورد لضمان عدم وجود تسرب زيت الضغط العالي;
5. اعتمادا على حماية الإفراط الهيدروليكي المستوردة، والعمل حساسة وموثوق بها. بمجرد أن يتم تحميل آلة الآلة بشكل مفرط، جهاز الحماية يفرغ على الفور الحمل، والمسار يتوقف عن التحرك،وتصدر إشارة كهربائية لحماية المعدات والقالب من الأضرار;
5. ارتفاع القالب المتحرك قابل للتعديل الكهربائي، معروض رقميًا، بدقة عرض 0.1mm.
5. تعتمد ثمانية خطوط توجيه طويلة ذات دقة عالية ذات ثمانية جوانب ، مع دقة توجيه عالية والاحتفاظ بدقة ممتازة.
5. المطبعة مجهزة بجهاز توازن هوائي، والذي يقلل من الاصطدام الثانوي، ويعمل بسلاسة، ويحسن الدقة الديناميكية للمطبعة.
5. اعتماد صمام أمان ياباني مزدوج يضمن سلامة وموثوقية تشغيل المشبك.
5. مجهزة بتشحيم الدهون الكهربائية وموزع تدريجي مع مفتاح اكتشاف أخطاء التشحيم.
5. تستخدم أسطوانة الموازنة التشحيم اليدوي بالزيت الرقيق ، مما يحسن من عمر خدمة أسطوانة الموازنة.
5. تتبنى المكونات الهوائية (وحدة معالجة مصدر الهواء المزدوجة ، صمام تنظيم الضغط) منتجات SMC.
5. يتبنى التحكم الكهربائي أجهزة تحكم منطقية قابلة للبرمجة ذات العلامة التجارية المعروفة (PLCs) للتحكم المركزي ، مما يضمن بشكل فعال موثوقية جزء التحكم الكهربائي ؛
5. اعتمادا على لوحة متكاملة مع الكاميرا الإلكترونية وشاشة اللمس، فإنه يمكن تحقيق مختلف إشارات المراقبة والإشارات.
5. مجهزة بمصابيح إضاءة للقالبين.
5. يتم توفير مجموعة من أجزاء النفخ لسهولة النفخ.
5. وبالإضافة إلى ذلك، يتم تجهيز الآلة بأكملها أيضا مع أزرار تشغيل يدين ومفاتيح القدم، وتحقيق مستويات التشغيل المستمرة والواحدة والبوصة.

②المعلمات التقنية الرئيسية

			MG2-200
القوة المميزة		kN	2000
الرحلة القياسية للطوق		ملم	7
ضربة الزحف		ملم	250
أوقات السكتة	ثابتة	مرات/دقيقة	35
	متغير (اختياري)		25-45
الحد الأقصى لارتفاع تركيب القالب		ملم	500
كمية تعديل ارتفاع تركيب القالب		ملم	110
حجم طاولة العمل (الجهة الأمامية والخلفية × اليسار واليمين × سمك)		ملم	840 × 2250 × 170
حجم الجزء السفلي من المنعطف (الجهة الأمامية والخلفية × اليسار واليمين)		ملم	740×1900
حجم فتحة الجانب (الجهة الأمامية والخلفية × الارتفاع)		ملم	930×550
حجم فتحة القضبان (قطر × عمق)		ملم	3-Φ60×95
المسافة من السطح العلوي لمكتب العمل إلى الأرض		ملم	1000
المسافة بين الأعمدة		ملم	2300
طاقة المحرك الرئيسي		كيلوواط	18.5
ضغط الهواء		MPa	0.55

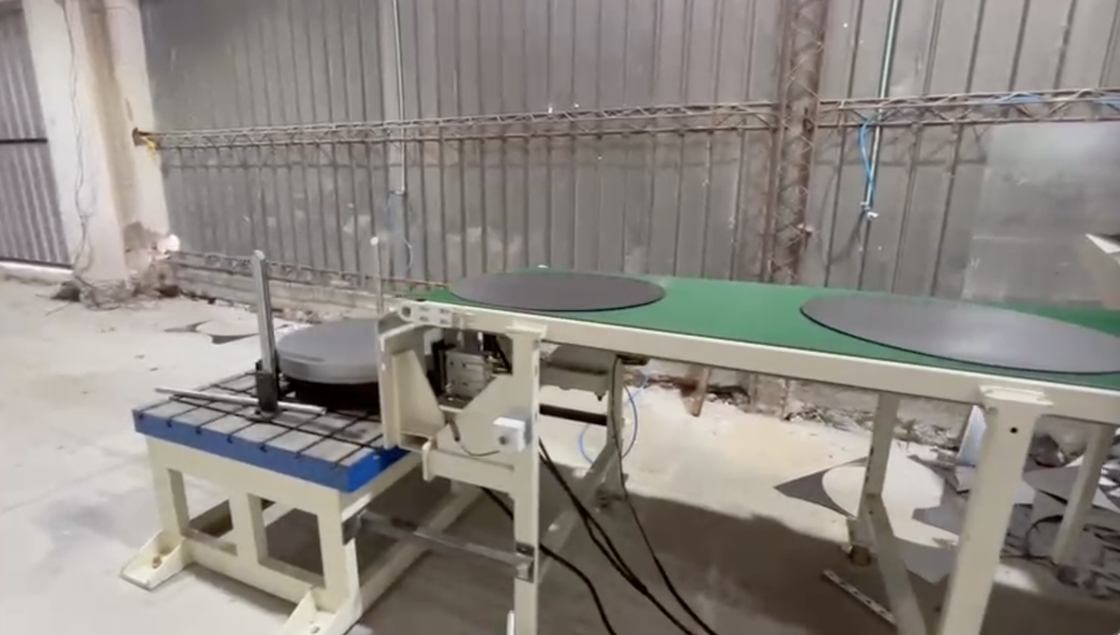

6,الشريط الناقل للمنتج النهائي

5. الوظيفة: نقل المنتجات النهائية إلى المجمع
5. بنية الجهاز: مصنوعة من ألواح الصلب، والملفات الشخصية لحام، وشرائط نقل
5. طاقة المحرك: 1.5KW محرك تنظيم سرعة التردد المتغير

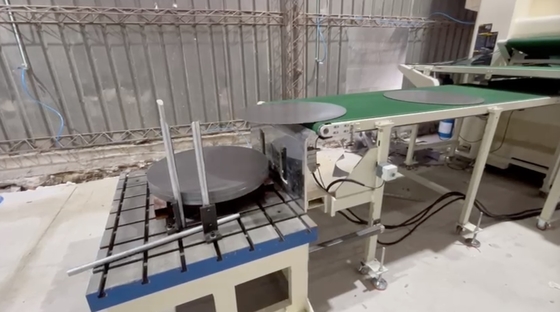

7,جهاز تكوين بسيط

5. بعد القطع ، يتم تجميع المواد على ارتفاع معين من خلال منصة عجلة. بعد الانتهاء من تجميع المنتج النهائي ، يتم نقل العربة يدويًا لسهولة رفعها

8,الحزام الناقل

5. الوظيفة: نقل النفايات الدائرية المختومة إلى صندوق النفايات
5. بنية الجهاز: مصنوعة من ألواح الصلب، والملفات الشخصية لحام، وشرائط نقل
5. طاقة المحرك: 1.5KW محرك تنظيم سرعة التردد المتغير

9,النظام الهيدروليكي::

5. عربة التغذية و uncoiler يشتركان في وحدة واحدة: 1.5KW قوة مطابقة مع مضخة شفرة 66L / min ، يتم توصيل المحرك بمرونة إلى مضخة الزيت ، والضغط الاسمي هو 10Mpa ،والقدرة القصوى هي 40L;
5. استخدمي زيت هيدروليكي نظيف مضاد للاستنزاف
5. طريقة التبريد: لا يوجد

10,النظام الهوائي::

5. التحكم بالصمام الكهرومغناطيسي ودورة الصمام اليدوية ، جنبا إلى جنب مع فصل الماء والغاز ، وتشحيم الضباب الزيتي ، وتنظيم الضغط.
5. الصمام الكهرومغناطيسي يتبنى منتجات من تايوان Airtac ؛
5. مصدر الهواء وأنابيب الهواء PU يتم توفيرها من قبل المستخدم..

11,نظام التشحيم::

5. يتم تجهيز جميع المعدات عبر الإنترنت بأنظمة التشحيم التلقائية المقابلة لتزويد النفط المركزي والمضخات اليدوية وتزود الوقود اليدوي ومكونات الدهون.

12,نظام التحكم الإلكتروني::

5. هذا خط الإنتاج يعتمد إمدادات الطاقة AC 220V ، 60Hz ، وينبغي أن لا يتجاوز تقلبات فولتاج الشبكة ± 10٪ ؛
5. مجهزة بمجموعة واحدة من لوحات التحكم الرئيسية للآلة.
5. يتم تقسيم خط الإنتاج إلى أوضاع الجوج / التلقائية. عندما تكون في وضع الجوج ، يمكن لكل وحدة العمل بشكل مستقل. عندما تكون في الوضع التلقائي ، يتم تتبع خط الإنتاج تلقائيًا ؛
5. تتضمن الوظيفة ضبط الطول، وإعداد الإخراج، وتحديد السرعة، والعد التلقائي، وذاكرة العدد الإجمالي، والوظائف التلقائية/اليدوية؛
6. إنذار الخطأ الأمني: إنذار بدء التشغيل وإيقاف التشغيل، متصل بلوحة التحكم الرئيسية. إنذار القيادة، إنذار تشغيل الآلة غير الطبيعي، إعداد معايير معدات الإنتاج،مراقبة حالة تشغيل المعدات، مثل سرعة تشغيل المعدات.
5. شاشة لمسة مستوردة وتواصل PLC ، يتم تعيين جميع المعلمات ومراقبتها على شاشة اللمس ، مع التحكم في التشغيل من محطة واحدة للخط بأكمله ؛
5. مكونات التحكم الرئيسية كلها من علامات تجارية معروفة لضمان موثوقية وسلامة النظام.
5. بيئة التشغيل: درجة الحرارة بالقرب من الجهاز تتراوح بين 0 °C و 40 °C، الرطوبة ≤ 83٪، الارتفاع ≤ 2000m، التلوث الجوي: لا يسمح بالغبار أو الغازات المآكلة.الإشعاع الكهرومغناطيسي: مصادر الطاقة عالية الجهد، آلات لحام المواقع، الخ لا يسمح بالقرب من..
5. جدول التكوينات القياسية للمكونات الكهربائية الرئيسية ومكونات نقل الطاقة:

5. بيئة الاستخدام: درجة حرارة جانب الجهاز 0 °C ~ 40 °C ، الرطوبة ≤ 83٪ ، الارتفاع ≤ 2000m ، تلوث الجو: لا يوجد غبار ، غازات آكلة ، إشعاع كهرومغناطيسي:لا يُسمح بتقرب مصدر الطاقة عالية الجهد، آلات لحام نقطة، الخ

九,الهندسة الأساسية للمعدات الميكانيكية:

1إن بناء و الإشراف على الهندسة الأساسية لجميع المعدات هي مسؤولية الطرف أ.

2يتم توفير المسامير الراسخة والأنابيب الهيدروليكية لتثبيت المعدات من قبل الطرف ب.

3يجب على الطرف الأول توفير تثبيت الأسلاك والكابلات وصناديق توزيع الطاقة في الموقع، ويكون مسؤولا عن توجيه مصدر الطاقة الرئيسي إلى لوحة التحكم.

4يجب على الطرف (أ) توفير ضاغط هواء واحد.

5قطعة بسيطة: يتم تصنيع حواجز خط الإنتاج في الموقع من قبل المستخدم. يتم توفير الدهون التشحيمية والزيت الهيدروليكي ، وما إلى ذلك المستخدمة للمعدات من قبل الطرف أ.
