تفاصيل المنتج:
شروط الدفع والشحن:
|
| function: | drilling processing of H-beam, U-beam, Box-beam | max work piece: | 1250×600 |
|---|---|---|---|
| إبراز: | آلة الحفر الثلاثية الأبعاد للكاميرا الحاسوبية,آلة الحفر ثلاثية الأبعاد 7 محور,آلة الحفر ثلاثية الأبعاد عالية السرعة,3D Drilling Machine 7 Axis,High Speed 3D Drilling Machine |
||
أنا.الملف الشخصي

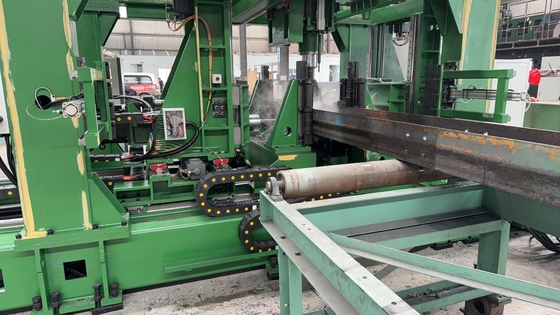

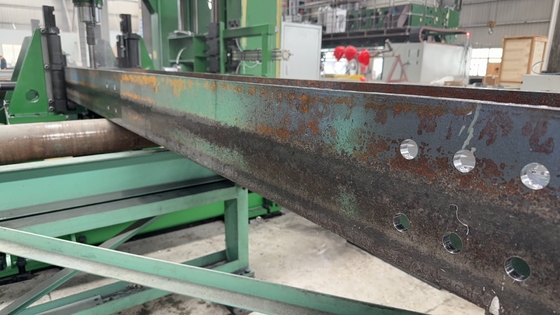

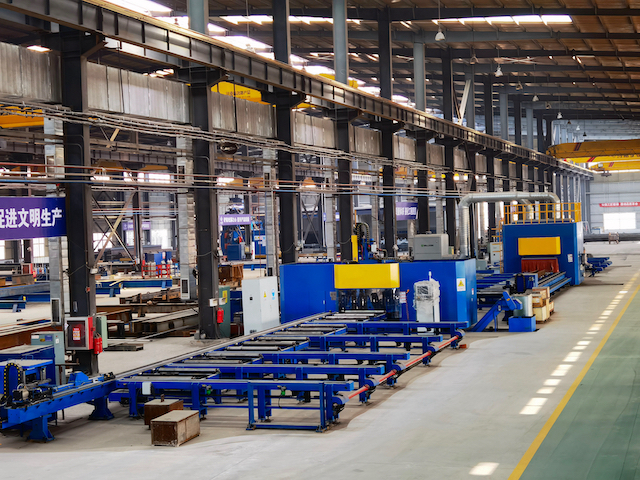

الآلة المستخدمة بشكل أساسي لمعالجة ثقب الحزم H-beam و U-beam و Box-beam. يعتمد موضع وتغذية 3 مغزل على محرك سيرفو، ويعتمد التحكم في ناقل PROFINET، وناقل العربة، والكفاءة والدقة العالية.
اعتماد رسم CAD، برنامج نقل U-flash، ومسار المعالجة مريح ومرئي، وتحقيق معالجة CAD/CAM، بدلاً من وضع العلامات الاصطناعية وقالب الحفر. تحسين كبير في الكفاءة والدقة، وتقصير فترة التحضير، يتميز بالأتمتة والدقة العالية والمعايير المتعددة والإنتاج الضخم.
ثانيا.ميزات الآلة
تتكون الآلة بشكل أساسي من هيكل الآلة، وطاولة انزلاق CNC (3 قطع)، وصندوق مغزل الحفر (3 قطع)، وجهاز التثبيت، وجهاز الكشف، ومخزن الأدوات (4 أدوات × 3 مجلات)، وناقل العربة، وناقل الرقائق التلقائي، وجهاز التبريد، ونظام التشحيم، والنظام الهيدروليكي، والنظام الكهربائي وما إلى ذلك.
الاسم البديل للإطار الرئيسي هو الرف، إنه قاعدة الآلة، يؤثر بشكل مباشر على صلابة الآلة، وهيكل الإطار، والحديد الزهر الرمادي، ومعالجة الشيخوخة الاصطناعية لتقليل التشوه، بالإضافة إلى ضمان صلابة الآلة، والاستقرار، لضمان دقة الآلة.
طاولة الانزلاق الثلاثة هي الوحدة الثابتة والوحدة المتحركة والوحدة الوسطى. تتمتع طاولات الانزلاق الثلاثة بهيكل مماثل، وكلها تتكون من عربة منزلقة وطاولة منزلقة ونظام تشغيل سيرفو.
تحتوي طاولات الانزلاق الثلاثة على 9 محاور CNC في الكل، 3 منها تتحكم في التغذية، والـ 6 الأخرى لتحديد المواقع. يعتمد كل محور على قضيب توجيه خطي دقيق، ومحرك سيرفو AC، ومسمار كروي، لضمان دقة الموضع.
يتم تثبيت ثلاثة صناديق مغزل على ثلاثة طاولات انزلاق للحفر الأفقي والرأسي. يمكن لكل مغزل حفر أن يحفر بشكل مستقل ومتزامن. يعتمد صندوق المغزل على الحديد الرمادي، وصلابة عالية، وتشوه صغير.
في صندوق المغزل الثلاثة، توجد ثلاثة مغازل BT40 دقيقة من تايوان. يتمتع المغزل بدقة عالية، وخرج شعاعي (اهتزاز) لنهاية المغزل ≤0.008 مم، ومجهزة بآلية أربعة أقراص ذات أربعة أقراص بزاوية 45 درجة. في الجزء العلوي من المغزل الدقيق، قم بتجهيز أسطوانة لقمة الحفر بالضغط الهيدروليكي ومفصل دوار عالي الضغط. يمكن لأسطوانة لقمة الحفر أن تفك حامل المثقاب بسرعة. يمكن للمفصل الدوار عالي الضغط توصيل سائل تبريد التشحيم، والذي يمر عبر التجويف الداخلي للمغزل، وفتحات المسامير، والثقب الداخلي لحامل المثقاب BT40، والثقب المركزي لقمة الحفر، ورشه مباشرة على موضع الحفر، وهذا ضروري للحفر عالي السرعة، وتحسين عمر استخدام اللقمة، وتحسين خشونة الثقب.
يقوم المستخدم بإعداد حامل الأداة عالي السرعة:
BT40-XP (حجم حامل الأداة) -160: 3 قطع
كم بطول 200 مم للوحدة العلوية
اعتماد التثبيت الهيدروليكي، 6 أسطوانات هيدروليكية في الكل في الاتجاه الأفقي والرأسي. يوجد في الجانب الثابت أسطوانتان هيدروليكيتان للضغط الرأسي، والجانب المتحرك هو نفسه. في الاتجاه الأفقي، توجد أسطوانة هيدروليكية واحدة تدفع الجانب المتحرك للتثبيت، وتسترشد بالسكة.
يتم تثبيت أسطوانة الكشف على الوحدة العلوية والوحدة المتحركة، وفحص عرض الويب وارتفاع الشفة قبل المعالجة. وفقًا لنتيجة الفحص، احسب المركز الفعلي للحزمة، ثم قم بتأكيد موضع الحفر، وتأكد من التوزيع المتماثل للفتحات على الحزمة.
يعتمد ناقل العربة آلية القيادة ذات الرف المسنن. محرك مدفوع من خلال مخفض عالي الدقة، وحركة الرف المسنن، ينقل ناقل العربة الحزمة إلى موضع المعالجة الدقيق، ويقلل من حركة الحزمة في اتجاه التغذية أثناء الحفر، ويحسن دقة المعالجة.
تحت منطقة المعالجة يوجد ناقل رقائق تلقائي من نوع اللوحة المتسلسلة. يوجد في الجزء السفلي من ناقل الرقائق دلو لإزالة الرقائق، اسحبه عند الملء وتفريغه. يعتمد نظام التبريد على تبريد الرذاذ الهوائي، كل مغزل حفر مجهز بفوهة تبريد خارجية ومفصل تبريد داخلي، اختر وفقًا لاحتياجات الحفر.
الآلة مجهزة بجهاز تشحيم تلقائي، والذي يقوم تلقائيًا بتشحيم المسمار الكروي، وقضيب الرف المسنن بشكل كامل وموثوق به وفقًا لوقت الإعداد، وتجنب الكثير من التشغيل البشري، وتحسين عمر خدمة الأجزاء المختلفة.
(1) من حيث الأجهزة، نظام التحكم الكهربائي لهذا الجهاز هو وحدة تحكم الحركة ونظام السيرفو من Siemens. يتم توصيل النظام بأكمله عبر ناقل PROFINET.
يتمتع النظام بالمزايا التالية:
1) PROFINET هو نظام ناقل إيثرنت من Siemens. لا يزال عددًا قليلاً من التطبيقات المتطورة في الصين. كلما زاد عدد المحاور، كان التحكم في الناقل أكثر ملاءمة. يحتوي الجهاز على 12 محورًا لتحديد المواقع بالسيرفو في المجموع (كل 3 للحركة والتغذية، 9 في المجموع، 2 لشاحنة التغذية وتعديل مستوى المشبك، 1 لدعم الويب المتحرك)، تستخدم 3 مغازل أيضًا محركات سيرفو، مما يوفر اتجاهًا دقيقًا لتغيير الأداة.
2) تستخدم جميع محاور CNC تحت التحكم في الناقل اتصالات رقمية كاملة لنقل الإشارات. يمكن ضبط سرعة التغذية والقيمة المستهدفة بشكل تعسفي من خلال الناقل. يمكن أيضًا مراقبة حالة تشغيل كل محور من خلال الناقل.
3) نظرًا لأن إشارات التحكم والتغذية الراجعة يتم نقلها عبر الناقل، فإن توصيلات النظام بأكمله بسيطة جدًا، دون خط إشارة معقد، والصيانة مريحة للغاية.
4) نظام التحكم في الناقل مفتوح جدًا، ويمكنه التحكم في أي حركة عن طريق البرمجة، ويمكنه تعديل قيمة هدف تحديد المواقع في الوقت الفعلي، لذلك يمكنه تحقيق التصحيح في الوقت الفعلي لعرض الويب واكتشاف ارتفاع الويب.
5) يتمتع الناقل بمقاومة قوية للتداخل ودقة عالية. نظرًا لأنه يعتمد على الاتصال الرقمي بالكامل، فإنه يتغلب على عيوب النبض والإرسال التناظري التقليدي.
6) يدعم نظام التحكم MODBUS/TCP، لذلك من الملائم مراقبة تشغيل الجهاز بأكمله على الكمبيوتر المضيف من خلال الشبكة.
7) الجهد المقنن لمحرك السيرفو تحت النظام هو ثلاثي الأطوار 380 فولت، لذلك ليست هناك حاجة إلى محول سيرفو.
(2) من حيث البرنامج، فإن برنامج الكمبيوتر الشخصي الذي تم تطويره بشكل مستقل، وواجهة البرمجة الودية، وشاشة المراقبة الواضحة تجعل من الممكن تشغيل الآلة دون الحاجة إلى إتقان نظام CNC. يمكن تثبيت برنامج البرمجة بشكل مستقل عن الكمبيوتر المضيف ويمكن تثبيته في أي جهاز كمبيوتر مكتبي للبرمجة خارج الموقع، أو النسخ المباشر أو الإرسال إلى الجهاز عبر الشبكة.
(3) نظام التشخيص والصيانة عن بعد الفريد
مع الدخول التدريجي إلى عصر التصنيع الذكي الصناعي 4.0، قمنا بتطوير وظائف المراقبة والتشخيص عن بعد (موجه الصناعية) للجهاز. تعتمد هذه الميزة على أحدث تقنيات الإنترنت مثل 4G والخوادم السحابية وشبكات VPN. تلتزم هذه الوظيفة بالاستجابة بسرعة لمتطلبات خدمة ما بعد البيع للعملاء، والحكم على أعطال المعدات أو حلها في المرة الأولى، وضمان إنتاجية العملاء، ودفع برنامج المعدات المحدث للمستخدمين. العملية بسيطة للغاية، ما عليك سوى توفير أحد أنواع الوصول إلى الإنترنت الثلاثة التالية (سلكي، WIFI، بطاقة شبكة 4G) وبدء تشغيله.
ثالثا.المعلمة الفنية الرئيسية
| المواصفات | الوحدة | BDMH1260/7A | ||
| قطعة العمل | الحد الأقصى للعرض × الارتفاع | مم | 1250 × 600 | |
| الحد الأدنى للعرض × الارتفاع | مم | 100 × 100 | ||
| طول التغذية | مم | 3000 ~ 15000 (قياسي) | ||
| الحد الأقصى لسمك الويب | مم | 40 | ||
| الحد الأقصى لسمك الشفة | مم | 60 | ||
| الحد الأقصى للوزن | كجم | 10000 | ||
| المغزل | حامل الأداة | BT40 | ||
| الكمية. من المغزل | قطعة | 3 | ||
| نطاق سرعة دوران المغزل | دورة في الدقيقة | 200 ~ 3000 | ||
| قطر الحفر | مم | مثقاب سبيكة صلبة φ30 | ||
|
خط الوسط نطاق الحركة |
أعلى - أفقي | مم | 0 ~ 1200 | |
| أعلى - تغذية | مم | 0 ~ 550 | ||
| ثابت - رأسي | مم | 20 ~ 600 | ||
| ثابت - تغذية | مم | 0 ~ 550 | ||
| متحرك - رأسي | مم | 20 ~ 600 | ||
| متحرك - تغذية | مم | 0 ~ 550 | ||
| ATC | الكمية | مجموعات | 3 | |
| الأدوات في ATC | قطعة | 4 قطع / مجموعة | ||
| الدقة |
خطأ فتحتين في مجموعة ثقوب واحدة (<500 مم) |
مم | ±0.2 | |
|
خطأ الثقوب في مجموعات الثقوب المجاورة (>500 مم) |
مم | ±1.0/15000 | ||
| التبريد | تبريد داخلي + خارجي | تبريد رذاذ الهواء | ||
| النظام الكهربائي | طريقة التحكم | ناقل PROFINET | ||
| نظام التغذية | شوط ذراع التثبيت (رأسي) | مم | 300 | |
| شوط ذراع التثبيت (طولي) | مم | 15000 | ||
| الأبعاد الكلية (الطول × العرض × الارتفاع) | مم | 18000 × 1100 × 1400 | ||
| طاقة محرك المغزل | كيلوواط | 11 | ||
| الطاقة المقدرة | كيلوواط | ≈80 | ||
| وزن الآلة | كجم | ≈16000 | ||
| الأبعاد الكلية الطول × العرض × الارتفاع | مم | 20500 × 6900 × 3850 | ||
رابعا.قائمة المكونات الرئيسية
| N/M | الاسم | المواصفات | الكمية. | الصنع |
| 1 | المغزل | BT40 | 3 | تايوان |
| 2 | قضيب توجيه دوار خطي | HGW55CA | 3 | HIWIN |
| 3 | قضيب توجيه دوار خطي | RHGH45HA | 6 | |
| 4 | مسمار كروي | R5010 | 6 | |
| 5 | مضخة ريشة ثابتة | تدفق 40 لتر/دقيقة | 1 | SHENYU/EALY |
| 6 | محرك مضخة العمود الداخلي | 5.5 كيلو واط | 1 | SHENYU/ CHYUN TSEH |
| 7 | صمام كهرومغناطيسي | الكل | HYDFLY | |
| 8 | مزيل الرقائق | 1 | CANGZHOU | |
| 9 | محرك سيرفو | سلسلة 1FL6 | 10 | SIEMENS |
| 10 | السائق | سلسلة V90 | 10 | |
| 11 | محرك المغزل | SSM15-D-11-15/60-380V | 3 | SNMA |
| 12 | العاكس | سلسلة MD380M | 3 | INOVANCE |
| 13 | أسطوانة كشف | CE1F12 | 1 | SMC |
| 14 | شاشة LCD | تضمين | 1 | TOUCH TECH |
| 15 | مضيف الكمبيوتر | قياسي | 1 | LENOVO |
| 16 | CNC | سلسلة S7-1500 | 1 | SIEMENS |
| 17 | مفتاح كهروضوئي (ثنائي) | QS18VP6RB+QS186EB | 1 | BANNER |
| 18 | مستشعر القرب (NO) | NI5-G12-AP6X | الكل | TURCK |
| 19 | مستشعر القرب (NO) | NI5-Q18-RP6X | الكل |
ملاحظة: إذا كان وقت التسليم أطول جدًا عند الشراء الفعلي، فسنستبدل الجزء بنفس الجودة دون إشعار، ولكن لن نستخدم المنتجات المحلية بدلاً من المنتجات الأجنبية.
خامسا.قائمة المكونات الرئيسية لناقل العربة
| N/M | الاسم | المواصفات | الكمية. | الصنع |
| 1 | قضيب توجيه دوار خطي | HGW45 | 2 | HIWIN |
| 2 | قضيب توجيه دوار خطي | HGW35 | 2 | |
| 3 | مسمار كروي | R32 | 1 | |
| 4 | محرك سيرفو | سلسلة 1FL6 | 2 | SIEMENS |
| 5 | سائق سيرفو | سلسلة V90 | 2 | |
| 6 | الأسطوانة | CSIF160-150 | 1 | SMC |
ملاحظة: إذا كان وقت التسليم أطول جدًا عند الشراء الفعلي، فسنستبدل الجزء بنفس الجودة دون إشعار، ولكن لن نستخدم المنتجات المحلية بدلاً من المنتجات الأجنبية.
خامساأنا.قائمة التسليم
| العنصر | الاسم | الكمية. | |
| آلة | آلة الحفر | 1 مجموعة | |
| ناقل العربة | 1 مجموعة | ||
| طريقة الأسطوانة غير المدعومة | 26.8 م | ||
| طريقة الأسطوانة المدعومة | 1 مجموعة | ||
| جهاز الدفع المتقاطع | 3 مجموعات | ||
| مزيل الرقائق | 1 مجموعة | ||
| نظام التبريد | 1 مجموعة | ||
| الخزانة الكهربائية (تشمل جهاز كمبيوتر واحد) | 2 مجموعات | ||
| المحطة الهيدروليكية (مثبتة على الآلة) | 1 مجموعة | ||
| قطع الغيار (التفاصيل راجع القائمة) | 1 مجموعة | ||
| المستندات | المستندات المرفقة | المستندات الفنية | 1 |
| شهادة الجودة | 1 | ||
| قطع المصدر | كتيب مستخدم محرك المغزل | 1 | |
| كتيب مستخدم الكمبيوتر | 1 | ||
| البرامج | قرص مضغوط برنامج تشغيل الكمبيوتر | 1 | |
| قرص مضغوط لنسخ البرنامج | 1 | ||
سابعا.قطع الغيار
| N/M | الاسم | المواصفات | الكمية. |
| 1 | حلقة O | 22.4 × 2.65 | 2 |
| 2 | حلقة O | 85 × 2.65 | 4 |
| 3 | حلقة O | 58 × 3.55 | 2 |
| 4 | حلقة O | 11 × 1.9 | 10 |
| 5 | حلقة O | 12 × 1.9 | 10 |
| 6 | حشية مركبة | φ10 | 6 |
| 7 | حشية مركبة | φ14 | 10 |
| 8 | حشية مركبة | φ18 | 4 |
| 9 | صمام هوائي مستقيم | APC4-02(φ4) | 4 |
| 10 | صمام هوائي مستقيم | APC4-02(φ6) | 4 |
| 11 | موصل أنبوب هيدروليكي | M14 × 1.5/M16 × 1.5 | 2 |
| 12 | موصل أنبوب هيدروليكي | M16 × 1.5/M18 × 1.5 | 2 |
| 13 | سدادة سداسية داخلية | M10 × 1 | 2 |
| 14 | سدادة سداسية داخلية | M14 × 1.5 | 2 |
| 15 | مفتاح سداسي داخلي | 9 في 1 | 1 |
| 16 | تمديد المغزل | JG-150 | 1 |
| 17 | حامل الأداة | BT40-M4-165 | 3 |
| 18 | حامل الأداة | BT40-M4-95 | 2 |
| 19 | مسمار سحب | P40T-I | 3 |
| 20 | مشبك سميك | HC1260.1-1 | 2 |
| 21 | مشبك رفيع | HC540.2-41A | 2 |
ثامنا.أجزاء قابلة للاستهلاك
| رقم. | الاسم | المواصفات | MFG |
| 1 | وصلة دوارة | 7000-003-117 | DEUBLIN |
| 2 | مشبك | HC1260.1-1 | VISTA CNC |
| 3 | مشبك رفيع | HC540.2-41A | VISTA CNC |
تاسعا.بيئة العمل
| رقم. | الاسم | المعلمة |
| 1 | ارتفاع ورشة العمل | ≥6 م |
| 2 | طاقة العمل | 380 ± 10% فولت، 50 ± 1 هرتز |
| 3 | درجة الحرارة | 3 ~ 40 درجة مئوية |
| 4 | الرطوبة النسبية | ≤75% |
| 5 | هواء مضغوط | ≥0.6 ميجا باسكال |
