مولد RX سعة 30 متر مكعب لمعالجة الحرارة في الغلاف الجوي

وفّر الوقت والمال من خلال تحسين توليد الغلاف الجوي الخاص بك. نحن نقدم حلول مخصصة من نهاية إلى نهاية لمعالجة الغلاف الجوي الحرارية.نحن نفهم كيف تنفيذ العملية وحالة المعدات تأثير خصائص الموادكيف تؤثر جودة الغلاف الجوي على العملية، وكيف أن التحكم في الغلاف الجوي وحالة المعدات معا تؤثر على قدرتك على تحقيق معالجة الحرارة والإنتاج الفعال.تقدم High-Score مجموعة متنوعة من الحلول لمساعدة معدات المعالجة الحرارية أو خط الإنتاج الخاص بك على التشغيل بشكل أسرعأفضل وأذكى

خصائص المنتج:
● طريقة تشغيل مزدوجة: طريقة واحدة في حالة الاستعداد، وحدة واحدة في حالة النشاط، أو كلتا الطريقتين تعملان في وقت واحد.
● وضعية التشغيل بدون طيار: يقلل من تكاليف العمالة.
● أنماط إنتاج الغاز المتعددة: الحد من الانبعاثات و نفايات الطاقة.
●نظام التحكم النسبي الذي يتم التحكم به كهربائياً: يقلل من خطر التوقف.

● مراقبة استهلاك الطاقة وتسجيل البيانات الكاملة وتتبعها.

●نظام الغلاف الجوي براءة اختراع: يضمن جودة الغلاف الجوي.

● تصميم السلامة متعددة المستويات والربط: يضمن سلامة الإنتاج.

مولد الغاز الحراري هو الغلاف الجوي الذي يتم إنشاؤه عن طريق خلط الغاز الخام (الغاز الطبيعي أو البروبان) مع كمية معينة من الهواء ، تحت تأثير درجة حرارة عالية ومحفز ،من خلال تفاعل احتراق غير كامليمكن استخدامه كغاز ناقل في معدات المعالجة الحرارية الكيميائية أو كغلاف جوي وقائي لفرن التدفئة. بسبب تكوين غاز RX المستقر ، يمكن استخدامه كغاز ناقل في أجهزة معالجة الحرارة الكيميائية أو كغلاف جوي وقائي لفرن التدفئة.لديها خصائص تكلفة تشغيل منخفضة ودرجة عالية من الأتمتة لعلاج الحرارة الكيميائية، وخاصة كغلاف جوي أساسي للغلاف الجوي المتحكم به لحماية الغلاف الجوي من الكربون والطلاء؛ بالمقارنة مع غلاف جوي الميثانول النيتروجيني أو غلاف جوي الميثانول النقي،يمكن أن تحسن إلى حد كبير نوعية carburizing وحماية المواد من decarburization بشكل فعالحل العديد من التحديات المتعلقة بالغلاف الجوي خلال عملية المعالجة الحرارية.

معادلة تفاعل الغلاف الجوي RX هي كما يلي:

2CH4+ O2 = 2CO + 4H2

التفاعل بين الغاز الطبيعي والأكسجين

2CH4 + O2 + 3.84N2 = 2CO + 4H2 + 3.84N2

التفاعل بين الغاز الطبيعي والهواء

الغاز RX المصنوع من هواء الغاز الطبيعي هو الغلاف الجوي المثالي لحماية المعالجة الحرارية ، مع المكونات التالية:

CO: 19.0-21.0٪، H2: 39.0-40.5٪، N2: 38.5-40.0٪؛ CH4: <0.5٪، CO2: <0.5٪، نقطة الندى: 4 ° C - + 8 ° C

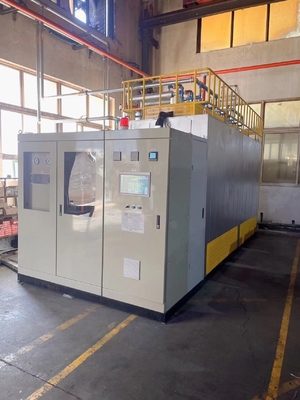

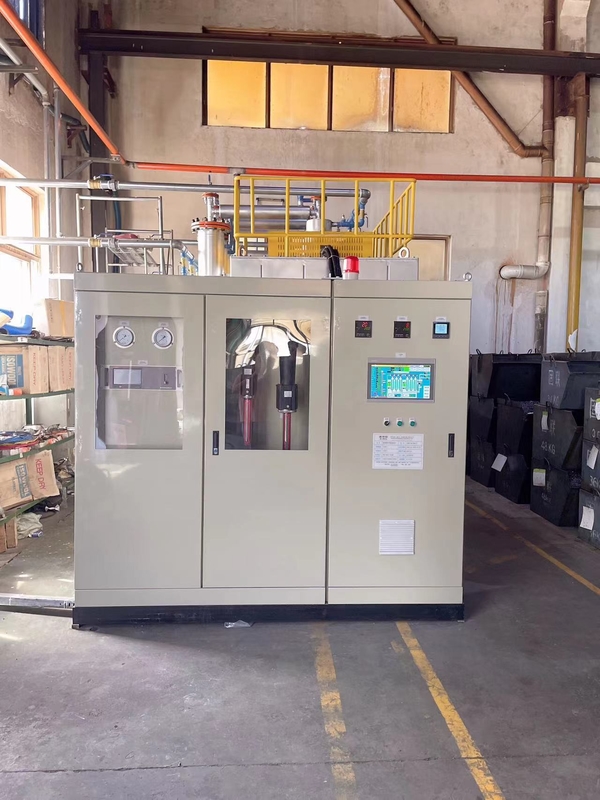

مولد غاز داخلي الحرارة يتكون من جسم الفرن والمواد العازلة، ونظام التدفئة، قسم إمدادات الغاز، قسم توليد الغاز، قسم إخراج الغاز،قسم قياس وتحكم الغلاف الجوي، ومركز التحكم الكهربائي. غاز RX الذي ينتجه المولد له تكوين مستقر، ويتم حرق الفحم العضوي بانتظام. مع الصيانة السنوية المنتظمة،يمكن أن يتجاوز وقت التشغيل مرة واحدة سنة واحدة، لتحقيق "إنتاج الغاز حسب الطلب" وتقليل النفايات إلى حد كبير. تكلفة إنتاج غاز RX لكل متر مكعب أقل بكثير من تكلفة التكسير الميثانول أو الحقن بالتنقيط.

مادة جسم الفرن ومواد العزل:

يتم بناء قشرة الفرن عن طريق لحام لوحات الصلب مع أقسام الصلب المقوية محلياً ، ويتم تثبيت القشرة الخارجية على قاعدة صلبية هيكلية.القاعدة ستدعم مجموعة المولدات بأكملها، بما في ذلك جميع الأنابيب والمراقبين. الغطاء العلوي للفرن هو هيكل فوق متحرك. إصلاح الفرن بعد رفع.هناك ثقوب إدخال الحرارة على الجانب لتحكم درجة الحرارة.

وعاء التفاعل مصنوع من 2535 الفولاذ المقاوم للحرارة من سبيكة عالية درجة الحرارة، والذي له عمر خدمة طويل.

هيكل التعليق الفريد يمكن أن يوفر كفاءة تحفيزية وتقليل إنتاج الكربون الأسود.

طبقة العزل: يتكون الجزء العلوي والسفلي والجانبي من ألياف السيليكات الألومنيوم المطوية.

ارتفاع درجة حرارة الجدار الخارجي للغلاف الفرني ≤ درجة حرارة البيئة + 45C.

نظام التدفئة:

تتكون من المزدوج الحراري، ومراقبي درجة الحرارة، ومراقبي الطاقة، وأجهزة التدفئة، الخ.

يتم تجهيز وحدة تسخين واحدة بثرموكبل التحكم لتحكم درجة الحرارة ، وثرموكبل مراقبة آخر للتحكم في إنذارات الإفراط في الحرارة ،الذي يتوقف عن التدفئة عندما تكون درجة الحرارة مرتفعة جدا.

يتم قياس التحكم في درجة الحرارة بواسطة المزدوج الحراري ، ويتم حساب PID بواسطة أجهزة التحكم في درجة الحرارة ، ويتم استخدام طريقة SCR لتحقيق التحكم في درجة الحرارة.

يتم تصنيع سلك المقاومة التدفئة من الحديد الكروم الألومنيوم عالية درجة الحرارة، مع حياة خدمة طويلة.

يتم تثبيت السخان بطريقة معلقة ، مع إدخال السخان من الأعلى لسهولة الصيانة ، وليس هناك حاجة إلى التوقف لفترة طويلة لاستبدال السخان.

جهاز تحكم درجة الحرارة 2 مجموعات

الحرارة (الحرارة من النوع S) 1400 درجة مئوية 2 قطعة

منظم الطاقة 1 مجموعة

ملاحظة: مزايا استخدام التدفئة الكهربائية

كان تسخين الغاز هو الطريقة السائدة لمولدات الطاقة، وأظهرت أحدث ردود الفعل في الموقع أن التدفئة الكهربائية تحسن بشكل كبير من جودة إنتاج الغاز في مولدات الطاقة.تظهر بشكل رئيسي في الجوانب التالية:

1تسخين المنطقتين يحسن إلى حد كبير توحيد درجة حرارة الأجزاء العليا والسفلية من وعاء التفاعل.

2يتم تحسين كفاءة المحفز ، مما يقلل إلى حد كبير من توليد رواسب الكربون ، ونوعية غاز Rx مرتفعة.

3سخان قفص السنجاب سهل الاستبدال وسهل الصيانة في مرحلة لاحقة.

4تم تمديد عمر جسم الفرن وغلاية التفاعل إلى حد كبير.

5لا تتأثر بجودة الغاز الطبيعي

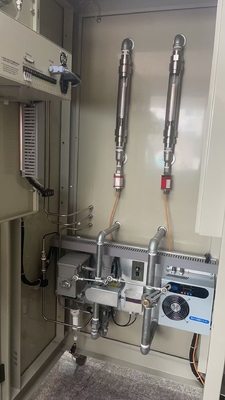

قسم إمدادات الغاز

1مقياس تدفق مغناطيسي

2جهاز تنظيم التدفق الإلكتروني

3-طاحون الجذور

4مفتاح الضغط ومقياس الضغط

5صمام الكهربائي لتحكم السلامة

6صمام مكافحة اللهب

7تكوين أجهزة التوزيع والمزج، الخ

8. إعداد التفتيش الإلكتروني لضغط الإدخال، مفتاح الضغط ومقياس الضغط، مرشح الإدخال، صمام التحكم في السلامة، مقياس تدفق الكتلة، صمام التحكم في اللهب،جهاز التوزيع والمزج، إلخ

الطرف الأول هو المسؤول عن توفير، مع محتوى الكبريت الإجمالي أقل من 10 ملليغرام لكل متر مكعب.

جزء توليد الغاز

يتكون جزء توليد الغاز من خزان تفاعل ومحفز. يتم لحام خزان التفاعل من مواد خاصة مقاومة للحرارة ويتم توصيلها بشريط أعلى. يمكن رفعها ككل ،مع محفزات كتلة على أساس النيكل مرتبة داخل الأنبوب، تقع في الأجزاء الوسطى والأسفل من خزان التفاعل ، لتحفيز تفاعل التشقق من الغاز المختلط.

باستخدام محفزات مصممة خصيصًا على أساس النيكل ، فإن محتوى أكسيد النيكل أعلى من 12٪ ، وهو أعلى بنسبة 10٪ من محتوى أكسيد النيكل المستخدم في المولدات العادية.تأثير المحفز وعمر الخدمة للمحفز أفضل بكثير من المحفزات العادية، ويحدّ من احتمال ترسب الكربون بشكل كبير.

يتكون الجزء الخارجي للغاز من جهاز تبريد للغاز، ومقياس ضغط مفاتيح الضغط، ومجموعة صمامات الخروج، وكشف درجة الحرارة، ونظام اللهب الثابت، ونظام التحكم في الضغط، ومجمع الكربون، الخ.

يتكون جهاز تبريد الغاز من جزأين: نوع مستقيم من خلال ونوع أنابيب. يبرد النوع المستقيم الغاز المنتج بسرعة لتجنب هطول أسود الكربون.المبرد مصنوع من أنابيب الفولاذ المقاوم للصدأ، والتي تكون نظيفة ولا تسد بسهولة. قم بتثبيت جهاز تبريد ثانوي على المجموعة لتبريد الغاز وضمان أن أدوات خطوط الأنابيب ومقاييس التدفق ، وما إلى ذلك تعمل ضمن درجات حرارة آمنة.الضغط

يكتشف مقياس ضغط مفتاح القوة ضغط غاز RX. عندما يكون الضغط أعلى من النطاق المحدد ، يتم تشغيل جهاز تخفيف الضغط.عندما لا يمكن أن يستوفي تخفيف الضغط المتطلبات، يتم تشغيل جهاز حماية الضغط ويتم قطع إمدادات الغازات المدخلة. عندما ينخفض إلى ما دون النطاق المحدد،سيتم إصدار إشارة إنذار وسوف يحدث رد فعل سلسلة في المولد، مما يجعله يتوقف عن العمل. صمام الإخراج هو مجموعة من صمامات الحفاظ على الضغط التلقائي وإطلاق مجموعة، وضمان استقرار وموثوقية إنتاج الغاز.

يتضمن نظام التحكم في الضغط كاشف ضغط منفذ وجهاز تخفيف الضغط. يرسل كاشف الضغط إشارات الضغط إلى PLC كمداخلات لتحكم الضغط. في نفس الوقت,عندما يتجاوز ضغط خط الأنابيب القيمة الآمنة ، يتم فتح صمام تخفيف الضغط ويضمن عدم حدوث فقدان للضغط.

جهاز جمع الكربون هو جهاز خاص مع صمام مثبت في منفذ لجمع الكربون والماء من خط الأنابيب. بالمقارنة مع أجهزة تبريد الهواء،مزايا تبريد المياه الدائرة هي:

كفاءة تبريد عالية

تقليل إنتاج مسحوق الكربون بشكل كبير

تنتمي إلى "الأجهزة الثابتة" ذات الضوضاء المنخفضة.

بالمقارنة مع أجهزة تبريد الهواء ، لديها عمر خدمة أطول وسهلة وصيانة سريعة.

البيئة المحيطة بالورشة جيدة.

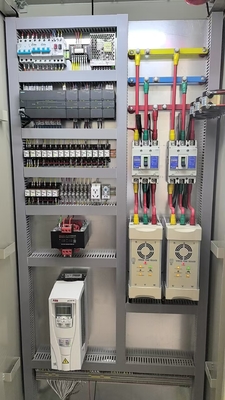

خزانة التحكم الكهربائية

يتم تثبيت خزانة التحكم الكهربائية للمولد بجانب المولد. جميع أجهزة التحكم المستخدمة ، مثل أجهزة التحكم في درجة الحرارة ، وألواح التشغيل ، والفولتمترات ، والامترات ، وما إلى ذلك ،يتم تركيبها على لوحة صندوق التحكمفي الداخل، وهناك مفكّكات دائرة التدفئة، مفكّكات الدوائر لكل محرك ومصدر الطاقة التحكم، محولات التحكم، المواصلات، ومركبات التحكم، PLCs، الخ

السمة:

الحدس الجيد

تشغيل المحلل الثلاثي المكونات

تقليل إنتاج رواسب الكربون بشكل كبير

قياس ثاني أكسيد الكربون مباشرة والتحكم في المعلمات الأساسية.

يمكن لقياس CO أن يعكس نوعية الغاز الطبيعي وله أهمية مرجعية كبيرة لمعدات الغاز. يمكن لقياس CH4 أن يلتقط بدقة درجة استهلاك المحفز.الذي هو مفيد للحفاظ السنوي;

باستخدام محلل غازات ثلاثي جنبا إلى جنب مع التحكم في نقطة الندى ، فإن تكوين الغاز مستقر وموثوق به ، وتقليل تقلبات الغلاف الجوي RX.

المراقبة عن بعد، مريحة وسريعة، تحقق الإدارة في الموقع، الخدمة عن بعد، وغيرها من المزايا!

خصائص المولد:

1- تلبية متطلبات إمدادات الغاز على مدار 24 ساعة

2المكونات الرئيسية كلها من المكونات ذات العلامات التجارية

3تشكيل شبكة LAN في الموقع للمعدات وتوفير تبادل البيانات

4خبرة في إنتاج وتشغيل وبناء وأنابيب في الموقع لمولدات جديدة لضمان الاستخدام الآمن في الموقع.

5- عصا التسخين مصممة خصيصا بمثابة عنصر التسخين، مما يجعل الصيانة واستبدال مريحة وسريعة.

6يتم قياس درجة الحرارة باستخدام أدوات عالية الدقة، مما يضمن التحكم المستقر والموثوق به.

إنتاج الغاز يعتمد على وحدة تحكم وحدة نقل الضغط، والتي تحقق الضغط الثابت وإنتاج الغاز حسب الطلب،ويمكن أن تتكيف تلقائيًا مع تدخلات الإجراءات اليومية مثل ضبط الغلاف الجوي الخارجي، التبديل، والنفخ، الخ على إنتاج الغاز؛

يمكن لمحلل الغاز عبر الإنترنت قياس CO٪ ، CO2٪ ، و CH4٪ في الغاز في الوقت الحقيقي ؛ باستخدام محلل غاز ثلاثة لتحليل عبر الإنترنت وقياس ومراقبة محتوى CO2 ،ومراقبة عملية التفاعل عبر الإنترنت؛ النظام قادر على تبديل استهلاك الغاز بين وحدة غاز واحدة أو أكثر.

اعتماد نظام التحكم التلقائي لشركة تايوان يونغ هونغ:

استخدام شاشة Kunlun Tongtai عالية الوضوح لللمس لتسجيل البيانات التشغيلية وعرضها.

المعدات الكهربائية منخفضة الجهد تعتمد منتجات شنايدر، مع محطات الأسلاك وايدمولر وأجهزة السلامة والإنذارات المتعددة، مما يضمن سلامة وموثوقية النظام.

عندما تتجاوز المعلمات الداخلية، يُعلم النظام المشغل بإعادة تعيينها من خلال إنذارات الصوت والضوء. إعدادات متعددة للسيطرة على تشغيل المستخدمين والإذنات المقابلة.

باستخدام محفزات مخصصة خصيصًا ، يتجاوز محتوى أكسيد النيكل 12٪ (عادة 10٪) ، مما يؤدي إلى عمر خدمة طويل ومكونات إنتاج غاز أكثر استقرارًا.

اعتماد نظام صمامات مضاعفة للنار مصمم خصيصًا لحماية الأنابيب والمعدات بفعالية.

تصميم وحدات، قابلية استبدال قوية، وصيانة سهلة.

عملية نقرة واحدة، عملية سهلة في الموقع.
