دائرة مستطيلة قطع آلة الصحافة الميكانيكية 3 في 1 والضغط التغذية التلقائية

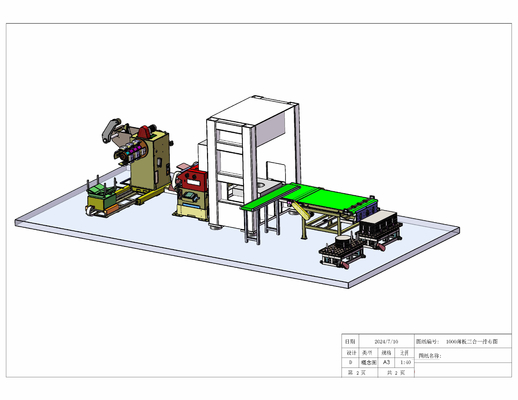

1000 خط إنتاج التغذية والقص والتكديس الأوتوماتيكي ثلاثة في واحد

الاقتراح الفني

وفقًا لاحتياجات الإنتاج الخاصة بالطرف أ، يقوم الطرف ب بتصميم وتصنيع المنتجات وفقًا لمتطلبات الطرف أ. وبعد التشاور بين القسم الفني وقسم الهندسة في شركتنا، نقدم الآن عرض الأسعار والمقترح التالي:

1) 1 مجموعة من عربة التحميل الهيدروليكية

2) 1 مجموعة من آلة فك الملفات الهيدروليكية الثقيلة

3) 1 مجموعة من جهاز التغذية

4) 1 مجموعة من وحدة تغذية تسوية المؤازرة

5) 1 مجموعة من مكابس النقطة المزدوجة المغلقة MG2-200T

6) 1 مجموعة من الحزام الناقل النهائي

7) 1 مجموعة من جهاز التكديس البسيط

8) 1 مجموعة من حزام ناقل الخردة

9) 1 مجموعة من النظام الهيدروليكي

10) 1 مجموعة من نظام التحكم الإلكتروني

• قدرة المعدات::

1. مادة الملف: صفائح مدلفنة على البارد/صفائح مجلفنة/صفائح مخللة/صفائح مدلفنة على الساخن ولفائف معدنية أخرى

2. سمك التغذية: 0.3 مم ~ 3.2 مم

3. عرض التغذية: 100 مم ~ 1000 مم

4. القطر الداخلي للمادة (التغذية): ± 480 مم ~ ± 530 مم ~ ± 610 مم

5. القطر الخارجي للمادة (الحد الأقصى): ± 1400 مم

6. وزن اللفة: الحد الأقصى لوزن اللفة الواردة هو 5 أطنان.

7. طول التغذية: 0 مم ~ 9999.99 مم.

8. سرعة التغذية: 0-16م/دقيقة.

9. دقة التغذية: 0-1000 مم: ± 0.15

10. قوة الخضوع: ≤ 245 نيوتن/مم²

11. قوة الشد: ≤ 392 نيوتن/مم²

12. اتجاه تشغيل الوحدة: مواجهة لوحة التحكم من اليسار إلى اليمين (يمكن للعميل الاختيار)

13. لون المعدات: يتم رش الجسم الرئيسي للمعدات باللون الأبيض العتيق، والأجزاء المتحركة هي ألوان تحذيرية صفراء (يمكن للعملاء الاختيار))

الثاني،الظروف البيئية المطلوبة للمعدات

1. درجة الحرارة البيئية: -10-40 درجة مئوية

2. الرطوبة النسبية: ≤ 90%

3. مصدر الطاقة العاملة: تيار متردد 220 فولت ± 10%، 50 هرتز ± 2% نظام ثلاثي الطور بأربعة أسلاك

4. ضغط الهواء المضغوط: 0.5 ميجا باسكال

ثالثا،تكوين المعدات والوصف:

1,عربة تحميل هيدروليكية

5. المعايير الفنية

5. وصف الوظيفة: يستخدم لنقل بكرة المواد بسلاسة إلى العمود الرئيسي لرف المواد. يتم استخدامه لرفع نهاية المواد أثناء عملية فك اللفة والتغذية بحيث يمكن لحزام المواد الدخول بسلاسة إلى آلة التسوية. تم تجهيز العربة بحاجز مضاد لانزلاق بكرة المواد، والذي يمكنه منع لفة المواد بشكل فعال من الانقلاب عند نقل المواد بأزواج أصغر.
5. يتكون الهيكل الرئيسي لعربة التغذية من منصة رفع تحمل على شكل حرف V وقاعدة متحركة؛
5. مزود بحركة متوازية ورفع رأسي، مما يجعله مناسبًا لتوجيه الفتحة الداخلية للملف الفولاذي إلى أسطوانة التمدد والانكماش الخاصة بفك الملف؛
5. قوة الحركة الأفقية: يتم تشغيل حركات العربة للأمام والخلف بواسطة محركات هيدروليكية؛ يعتمد الرفع على رفع أسطوانة الزيت الهيدروليكي؛
6. منع سفر مركبة المنصة من التسلل: توقف حد صارم؛
5. طريقة حركة الحاجز المضاد للانقلاب: التعديل اليدوي؛
5. القوة الهيدروليكية: وزن الرفع ≤ 5 أطنان؛

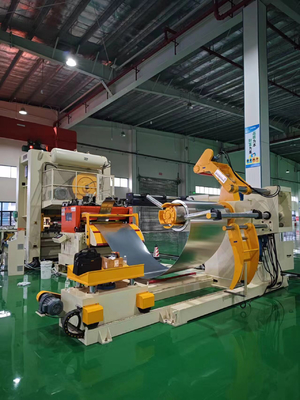

2,آلة فك الملفات الهيدروليكية الثقيلة

5. وصف الوظيفة: آلة فك اللفة هي منصة دعم تثبت بكرة المواد على جزء التمدد والانكماش للعمود الرئيسي لرف المواد، وتدعم القطر الداخلي لبكرة المواد، وتدور بشكل متقطع العمود الرئيسي لفك اللفة والتفريغ من خلال أمر التحكم في حلقة المواد أثناء التشغيل التلقائي. وهذا يشمل جزء التمدد والانكماش للمحور، وجزء ذراع الضغط، وجزء التحكم في حلقة المواد.
5. نوع التحميل: ذراع تعليق برأس واحد
5. طريقة توسيع غلاف العمود: التوسيع الهيدروليكي مع وظيفة القفل الذاتي (لن تتراخى الملفات حتى في حالة انقطاع التيار الكهربائي)
5. محرك الدفع المغزلي: محرك تيار متردد مع محول تردد
6. طريقة نقل المغزل: محرك تخفيض التردد المتغير مع نقل سلسلة ذات درجة كبيرة
5. اتجاه فك المغزل: التغذية من الأسفل إلى الأعلى
5. سرعة التغذية: 16 متر/دقيقة، يتم التحكم بها عن طريق محول التردد، مع سرعة قابلة للتعديل
5. طريقة الكبح: اعتماد فرامل قرصية، والكبح الموثوق به يضمن عدم ارتخاء لفة المواد بسبب القصور الذاتي، ويمكنه أيضًا إطالة عمر خدمة نظام الطاقة
5. ذراع الضغط على المواد: قبل فتح المواد، يضغط ذراع الضغط على رأس المواد لمنع رأس المواد من الارتداد بسبب القصور الذاتي، مما قد يسبب مخاطر سلامة للأشخاص؛ بعد سحب المواد إلى المغذي، يمكن فتح ذراع الضغط يدويًا؛
5. مبدأ ذراع الضغط المادي: قوة الأسطوانة، يمكن فتحها وإغلاقها يدويًا؛
5. مواصفات أسطوانة الضغط: عجلة مطاطية من مادة البولي يوريثين
5. التحكم في حلقة المواد: يتحكم مفتاح الحث الضوئي بالأشعة تحت الحمراء الموجود أسفل ذراع الضغط في بدء وإيقاف المغزل الخاص بآلة فك اللف من خلال استشعار المادة لجلب إشارات ردود الفعل عندما يرتخي قوس المادة، مما يضمن قوس مادة عازلة كافٍ ومعقول بين آلة فك اللف ووحدة تغذية التسوية.

3,جهاز التغذية

5. وصف الوظيفة: عند التثبيت بالخيط، يمكن فتح وإغلاق بكرة التغذية العلوية يدويًا. باستخدام ذراع الدعم، يمكن تثبيت رأس المادة بسلاسة وسهولة وأمان، ويمكن توجيه رأس المادة من أداة فك اللف إلى عجلة التسوية
5. محرك ذراع التأرجح المغذي: محرك الأسطوانة.
5. بكرات التغذية: قطعتان، مطلية بالكهرباء على السطح بالكروم الصلب، HRC60 ± 2

4,وحدة تغذية تسوية المؤازرة

5. وصف الوظيفة: تُستخدم هذه الآلية بشكل أساسي لتصحيح طي المواد (اتجاه الطول L) لجعل سطحها مسطحًا، وتغذية المواد في معدات الضغط وفقًا للطول والسرعة المحددين. عندما يكون هناك تمدد محلي على سطح المادة، فقد لا يكون من الممكن تصحيحه تمامًا. بالإضافة إلى ذلك، لا يمكن تصحيح اتجاه العرض (اتجاه C) لمادة الملف
5. وضع الطاقة: محرك سيرفو
5. طريقة ضبط التصحيح: ضبط عجلة اليد
5. طريقة عرض التصحيح: نهاية العمود اللامركزي مع قرص للعرض
6. أسطوانة التصحيح: 9 أسطوانات (5 تحت 4) مع معالجة طحن الكروم الصلب المكهرب بالسطح السميك، HRC60 ± 2
5. بكرات التغذية: قطعتان، مطلية بالكهرباء على السطح بالكروم الصلب، HRC60 ± 2
5. طريقة دفع الأسطوانة: دفع تروس جانبي، طحن أسنان التروس، تحقيق معيار الدقة من المستوى السادس
5. مادة الأسطوانة: فولاذ محمل عالي الجودة، مقوى، بصلابة تصل إلى HRC60 ± 2
5. محرك الدفع: محرك سيرفو/سائق، واجهة الإنسان والآلة، شاشة رقمية، تشغيل شاشة اللمس.

تغذية المعدات: يتم تشغيلها بواسطة محرك سيرفو من خلال حزام متزامن مسنن لتغذية الأسطوانات. في نفس الوقت، يتم استخدام نقل تروس عالي الدقة بين الأسطوانات. مادة التروس عبارة عن فولاذ مصبوب عالي السبائك، والذي يتم طحنه بعد طحن التروس عالي الدقة، مع دقة عالية ومقاومة للتآكل وعمر خدمة طويل.

5. طريقة الاسترخاء: استرخاء ضغط الهواء (5KGF/CM2)
5. ضبط ارتفاع خط المواد: تعديل كهربائي، ارتفاع محدد من قبل العميل ± 90 مم
5. دقة التغذية المتكررة: ± 0.15 لـ 0-1000 مم، ± 0.2 لأكبر من 1000 مم
5. سرعة التغذية: 16م/دقيقة
6. جدول قدرة التصحيح

5,مكبس مزدوج النقطة مغلق بمنصة MG2-200T

①الميزات الهيكلية::

يعتمد جسم الآلة على هيكل جسري ملحوم من صفائح فولاذية متكاملة، ويتم لحام جسم الآلة الإطاري عالي القوة في وحدة واحدة، مما يضمن صلابة وقوة عالية جدًا للجسم. يتم لحام جسم الآلة الإطاري بالكامل في الموقد، مما يضمن ثبات دقة الإطار على المدى الطويل:

5. يتم وضع العمود المرفقي طوليًا، على مسافة قصيرة من نقطة الارتكاز. يتمتع العمود المرفقي بصلابة جيدة، ويتم غلق جزء ناقل الحركة داخل الهيكل. يتم تشحيم التروس عن طريق الغمر في الزيت؛
5. يتم وضع العمود المرفقي طوليًا، على مسافة قصيرة من نقطة الارتكاز. يتمتع العمود المرفقي بصلابة جيدة، ويتم غلق جزء ناقل الحركة داخل الهيكل. يتم تشحيم التروس عن طريق الغمر في الزيت:
5. مجهزة بجهاز حماية من السقوط من الدرجة الثانية؛
5. اعتماد فرامل احتكاك هوائية جافة ذات سلسلة صلبة مركبة، والتي تنقل عزم دوران كبير وعزم دوران صغير، مما يجعل التركيب والصيانة مريحين؛
6. اعتماد فرامل احتكاك هوائية جافة ذات سلسلة صلبة مركبة، والتي تنقل عزم دوران كبير وعزم دوران صغير، مما يجعل التركيب والصيانة مريحين؛
5. المنزلق عبارة عن هيكل من صفائح فولاذية ملحومة، وأسطوانة الزيت عالية الضغط داخل المنزلق مزودة بأختام زيت عالية الضغط مستوردة لضمان عدم وجود تسرب للزيت عالي الضغط؛
5. اعتماد جهاز الحماية من الحمل الزائد الهيدروليكي المستورد، والعمل حساس وموثوق به. بمجرد تحميل أداة الماكينة بشكل زائد، يقوم جهاز الحماية على الفور بتفريغ الحمل، ويتوقف المنزلق عن الحركة، ويتم إصدار إشارة كهربائية لحماية المعدات والقالب من التلف؛
5. يتم تعديل ارتفاع قالب المنزلق كهربائيًا، ويتم عرضه رقميًا، مع دقة عرض تبلغ 0.1 مم؛
5. اعتماد قضبان توجيه طويلة عالية الدقة ذات ثمانية جوانب، مع دقة توجيه عالية واحتفاظ ممتاز بالدقة؛
5. تم تجهيز المكبس بجهاز توازن هوائي، مما يقلل من التأثير الثانوي، ويعمل بسلاسة، ويحسن الدقة الديناميكية للمكبس؛
5. يضمن اعتماد صمام الأمان المزدوج الياباني سلامة وموثوقية تشغيل القابض؛
5. مجهزة بنظام تشحيم كهربائي وموزع تدريجي مع مفتاح اكتشاف خطأ التشحيم؛
5. تعتمد أسطوانة التوازن على التشحيم اليدوي بالزيت الرقيق، مما يحسن عمر خدمة أسطوانة التوازن؛
5. تعتمد المكونات الهوائية (وحدة معالجة مصدر الهواء المزدوجة، صمام تنظيم الضغط) على منتجات SMC؛
5. يعتمد التحكم الكهربائي على وحدات تحكم منطقية قابلة للبرمجة (PLCs) ذات علامة تجارية معروفة للتحكم المركزي، مما يضمن بشكل فعال موثوقية جزء التحكم الكهربائي؛
5. من خلال اعتماد لوحة متكاملة مع كاميرا إلكترونية وشاشة تعمل باللمس، يمكنها تحقيق العديد من مؤشرات المراقبة والإشارة؛
5. مجهزة بمصباحين لإضاءة القالب؛
5. يتم توفير مجموعة من أجزاء النفخ لسهولة النفخ.
5. بالإضافة إلى ذلك، تم تجهيز الماكينة بالكامل بأزرار تشغيل ثنائية اليد ومفاتيح قدم، لتحقيق معايير التشغيل المستمر والفردي والبوصة.

②المعايير التقنية الرئيسية

			إم جي 2-200
قوة رمزية		كيلو نيوتن	2000
رحلة الطوق المقدرة		مم	7
ضربة الشريحة		مم	250
أوقات الضربة	مُثَبَّت	مرات/دقيقة	35
	متغير (اختياري)		25-45
أقصى ارتفاع لتركيب القالب		مم	500
كمية تعديل ارتفاع تركيب القالب		مم	110
حجم طاولة العمل (الأمامي والخلفي × الأيسر والأيمن × السمك)		مم	1200×2250×170
حجم الجزء السفلي من المنزلق (الأمامي والخلفي × الأيسر والأيمن)		مم	740×1900
حجم الفتحة الجانبية (الأمامية والخلفية × الارتفاع)		مم	980×550
حجم فتحة الساق (القطر × العمق)		مم	3-Φ60×95
المسافة من السطح العلوي لطاولة العمل إلى الأرض		مم	1000
المسافة بين الاعمدة		مم	2300
قوة المحرك الرئيسي		كيلوواط	18.5
ضغط الهواء		ميجا باسكال	0.55

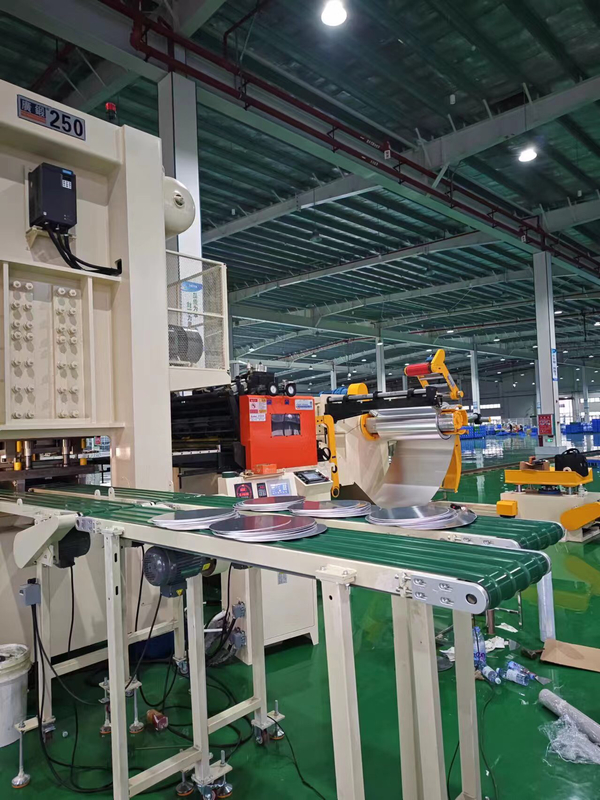

6,حزام ناقل للمنتج النهائي

5. الوظيفة: نقل المنتجات النهائية إلى المكدس
5. هيكل الآلة: مصنوع من ألواح فولاذية ومقاطع ملحومة وأحزمة ناقلة
5. قوة المحرك: محرك تنظيم السرعة بتردد متغير 1.5 كيلو وات

7,جهاز تكديس بسيط

5. بعد القطع، يتم تكديس المواد على ارتفاع معين من خلال منصة أسطوانية. بعد اكتمال تكديس المنتج النهائي، يتم تحريك العربة يدويًا للخارج لسهولة الرفع

8,حزام ناقل الحزام

5. الوظيفة: نقل النفايات الدائرية المختومة إلى صندوق النفايات
5. هيكل الآلة: مصنوع من ألواح فولاذية ومقاطع ملحومة وأحزمة ناقلة
5. قوة المحرك: محرك تنظيم السرعة بتردد متغير 1.5 كيلو وات

9,النظام الهيدروليكي::

5. تتقاسم عربة التغذية وآلة فك اللفة وحدة واحدة: قوة 1.5 كيلو وات تتوافق مع مضخة شفرة 66 لتر / دقيقة، والمحرك متصل بشكل مرن بمضخة الزيت، والضغط المقدر هو 10 ميجا باسكال، والقدرة القصوى هي 40 لتر؛
5. استخدم زيت هيدروليكي مضاد للتآكل رقم 46 نظيف.
5. طريقة التبريد: لا يوجد

10,النظام الهوائي::

5. التحكم في دائرة الصمام الكهرومغناطيسي والصمام اليدوي، مع فصل الماء والغاز، وتزييت ضباب الزيت، وتنظيم الضغط؛
5. يعتمد الصمام الكهرومغناطيسي على منتجات من شركة Airtac التايوانية؛
5. يتم توفير مصدر الهواء وأنبوب الهواء PU من قبل المستخدم.

11,نظام التزييت::

5. تم تجهيز جميع المعدات عبر الإنترنت بأنظمة تشحيم أوتوماتيكية مناسبة لإمدادات الزيت المركزية والمضخات اليدوية والتزود بالوقود يدويًا وتجهيزات الشحوم.

12,نظام التحكم الإلكتروني::

5. يعتمد خط الإنتاج هذا على مصدر طاقة تيار متردد 220 فولت، وتردد 50 هرتز، ويجب ألا يتجاوز تذبذب جهد الشبكة ± 10٪؛
5. مجهزة بمجموعة واحدة من وحدة التحكم الرئيسية للجهاز؛
5. ينقسم خط الإنتاج إلى وضع التشغيل/التشغيل التلقائي. في وضع التشغيل التلقائي، يمكن لكل وحدة العمل بشكل مستقل. في وضع التشغيل التلقائي، يتم تتبع خط الإنتاج تلقائيًا؛
5. تتضمن الوظيفة ضبط الطول، وضبط الناتج، وضبط السرعة، والعد التلقائي، وذاكرة العدد الإجمالي، والوظائف التلقائية/اليدوية؛
6. إنذار خطأ الأمان: تحذير عند بدء التشغيل وإيقاف التشغيل، مرتبط بلوحة التحكم الرئيسية. إنذار القيادة، إنذار تشغيل غير طبيعي للآلة، ضبط معلمات معدات الإنتاج، مراقبة حالة تشغيل المعدات، مثل سرعة تشغيل المعدات.
5. شاشة تعمل باللمس مستوردة واتصالات PLC، يتم ضبط جميع المعلمات ومراقبتها على شاشة اللمس، مع التحكم في التشغيل من نقطة واحدة للخط بأكمله؛
5. إن مكونات التحكم الرئيسية كلها من علامات تجارية معروفة لضمان موثوقية وسلامة النظام.
5. بيئة التشغيل: درجة الحرارة بالقرب من الماكينة تتراوح بين 0 درجة مئوية و 40 درجة مئوية، الرطوبة ≤ 83٪، الارتفاع ≤ 2000 متر، التلوث الجوي: لا يُسمح بالغبار أو الغازات المسببة للتآكل، الإشعاع الكهرومغناطيسي: لا يُسمح بمصادر الطاقة ذات الجهد العالي، وآلات اللحام النقطي، وما إلى ذلك.
5. جدول التكوين القياسي للمكونات الكهربائية الرئيسية ومكونات نقل الطاقة:

5. بيئة الاستخدام: درجة حرارة جانب الماكينة 0 ℃~40 ℃، الرطوبة ≤ 83%، الارتفاع ≤ 2000 متر، التلوث الجوي: لا يوجد غبار، غازات تآكلية، إشعاع كهرومغناطيسي: لا يُسمح بوصول مصدر الطاقة عالي الجهد، آلات اللحام النقطي، إلخ.

九,الهندسة الأساسية للمعدات الميكانيكية:

1. تقع مسؤولية إنشاء وإشراف الهندسة الأساسية لجميع المعدات على عاتق الطرف أ.

2. يجب على الطرف ب توفير مسامير التثبيت والأنابيب الهيدروليكية اللازمة لتركيب المعدات.

3. يلتزم الطرف الأول بتوفير التركيبات اللازمة للأسلاك والكابلات وصناديق توزيع الطاقة في الموقع، ويكون مسؤولاً عن توصيل مصدر الطاقة الرئيسي إلى لوحة التحكم.

4. يجب على الطرف أ توفير ضاغط هواء واحد.

5. قطعة بسيطة: يتم تصنيع حاجز الحماية لخط الإنتاج في الموقع بواسطة المستخدم. يجب أن يوفر الطرف (أ) الشحم التشحيمي والزيت الهيدروليكي وما إلى ذلك المستخدم للمعدات.
