تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | صنع محول أحادي الطور | الاسطوانة الرئيسية: | 250 طن |
|---|---|---|---|
| وسادة هيدروليكية: | مع 315 طن وسادة هيدروليكية | حجم الجدول: | 1500x1500 |
| إبراز: | غطاء خزان المحولات الصحافة الهيدروليكية,مطبخ هيدروليكي بقيمة 250 طن,مطبخ هيدروليكي لتغطية خزان المحول,250 ton hydraulic press,hydraulic press for transformer tank cover |
||
وصف المقترح الفني
1بيئة عمل الآلة
●درجة الحرارة: 0 -50 درجة مئوية.
الرطوبة: الرطوبة النسبية أقل من 35% -65%.
الجهد: 380 فولت 50 هرتز
● موقع التثبيت: أقل غبارًا
● الارتفاع: أقل من 1000M
2,المعلمات التقنية الرئيسية للآلة
| لا.. | الاسم | الوحدة | YD27-250T |
| 1 | القوة الاسمية | KN | 2500 |
| 2 | الحد الأقصى لضغط العمل للسائل | MPa | 25 |
| 3 | ارتفاع الافتتاح | ملم | 900 |
| 4 | ضربة الزحف | ملم | 600 |
| 5 | المساحة الفعالة لمكتب العمل | ملم | 1500*1000 |
| 6 | أعمدة اليسار واليمين الداخلية * الحواف الأمامية والخلفية | KN | 800 |
| 7 | القوة الاسمية للقاعدة الهيدروليكية | ملم | 200 |
|
ملاحظات:
2 يمكن أن يكون للمعدات نطاق ثابت، وضغط ثابت، وضغط قابل للتعديل، وسرعة غير قابلة للتعديل |
|||
3,توفير أجزاء دعامة رئيسية:
| مضخة زيت عالية الضغط | شاويانغ فيكتور (http://www.shaoyecn.com) |
| نظام هيدروليكي | تايفينغ (http://www.taifenghydraulic.com) |
| أسطوانة هيدروليكية | المصنع |
| المحرك | (هوانكيو) (www.js-hqdj.com) |
| جهاز كهربائي | (شنايدر) |
| صمام التعبئة | تكنولوجيا هيدروليك هودونغ (http://www.hyzcn.com) |
| حلقة ختم الاسطوانة | معهد غوانغتشو للأبحاث (المواد المستوردة) |
4,الأداء والخصائص:
هذه الآلة لديها آلية طاقة مستقلة ونظام كهربائي ، وتعتمد على التحكم المركزي بالأزرار. إجراءات العملية هي التحكم اليدوي وشبه التلقائي.النظام الهيدروليكي يتبنى صمامات وصلة متكاملة، مع هيكل مضغوط، الحساسة والعمل الموثوق بها. سرعة سريعة، استهلاك الطاقة المنخفضة، والضوضاء المنخفضة.يمكن تعديل ضغط العمل ومدى السير من هذه السلسلة من المنتجات وفقا لاحتياجات العمل.
5,نظرة عامة على الهيكل:
تتكون هذه الآلة من جزأين رئيسيين: المحرك الرئيسي وآلية التحكم ، والتي تتصل من خلال خطوط أنابيب النفط والأجهزة الكهربائية لتشكيل كلية.,جهاز الاسطوانة الرئيسية، الخ آلية التحكم تتكون من محطة مضخة هيدروليكية، صندوق كهربائي، وحدة تحكم متنقلة، الخ.يتم وصف هيكل ووظائف كل جزء على النحو التالي:
1) جسم الجهاز

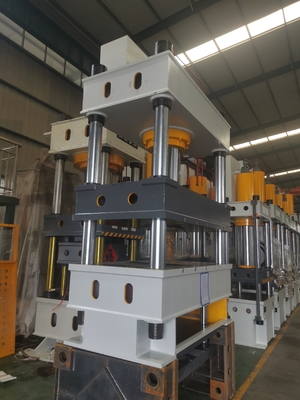

يتبنى جسم هذه الآلة هيكل ثلاثة أشعة وأربعة أعمدة: وهي تتكون من الشعاع العرضي العلوي ، والمنحدر ، ومقعد العمل ، والأسطوانة الرئيسية ، والسطح الهيدروليكي ، والعمود ، ونظام التحكم ،ومكونات النظام الكهربائي.
2) الاسطوانة الرئيسية
يتم تثبيت كتلة الأسطوانة الرئيسية على الطاولة ، ويتم توصيل الطرف السفلي من قضيب المكبس بالشريط والشفرة والزلقة.يتم تقسيم رأس المكبس إلى غرفتين للزيت مع حلقات الختم من نوع YX في اتجاهات معاكسةيتم تجهيز الدائرة الخارجية من غلاف الدليل بخاتم O ، والذي يتم قفلها بالشريط والمسمار لضمان ختم منفذ الاسطوانة.تثبيت حلقة الغبار على شاشة الاسطوانة لضمان منع الغبار من قضيب المكبس.
3) جهاز الحد من النطاق
يتم تثبيت جهاز الحد على الجانب الأيمن من الآلة ويتم استخدامه بشكل رئيسي للتحكم في مسافة ضربة المنزلق. وهو يتكون من وسادة حديدية ، ومفتاح السفر بدون اتصال ، إلخ.
4) محطة هيدروليكية
المضخة الهيدروليكية تتكون من خزان زيت، مضخة البستن المحوري، محرك كهربائي، صمام توصيل ثنائي الاتجاه، مرشح زيت ذي ضغط مرتفع يختم نفسه، ومصفح الهواء،يتم تركيبها على الجانب الأيمن من الآلة.
تم تصنيع خزان الوقود من مكونات صلب Q235 مصفوفة بالألواح الصلبة ، ويتم تثبيت مقياس ضغط في الطرف الأمامي لمراقبة الضغط.تثبيت مقياس مستوى في خزان الزيت لمراقبة مستوى الزيتيتم تثبيت مرشح زيت ذو ضغط عالي يختم نفسه في منفذ امتصاص مضخة الزيت لضمان نظافة المضخة والنظام الهيدروليكي.يتم تثبيت مرشح الهواء على لوحة خزان الوقود، ويمكن فتح الغطاء العلوي لإعادة التزود بالوقود
5) مضخة المكبس المحوري
يعتمد هذا النظام الهيدروليكي مضخة البستن المحوري YCY14-1B. يمكن العثور على التعليمات في دليل المستخدم لمضخة البستن المحوري ، وليس هناك لمحة عامة هنا.
6) صمام غطاء الكربون ذو الاتجاهين
تتكون بنيتها بشكل رئيسي من أجزاء قابلة للتوصيل ، وألواح غطاء التحكم ، وصمامات التحكم في الطيار ، وكتل الصمامات المتكاملة ،
a. يتكون مكون القابس من إدخال صمام ، ختم ، جسم صمام ، وما إلى ذلك. يمكن أن يكون صمام مخروط أو هيكل صمام لفائف. وظيفته الرئيسية هي التحكم في الاتجاه والضغط ومعدل التدفق ،الخمن تدفق النفط في دائرة النفط.
ب. تتكون لوحة غطاء التحكم من مختلف مكونات التحكم في الطيار الدقيق ومكونات هيدروليكية أخرى مضمنة في لوحة الغطاء. الوظيفة الرئيسية هي تثبيت مكونات الشبكة.مزيج من مختلف مكونات التحكم في الطيار المضمنة الميكرو والصمامات التحكم في الطيار يمكن أن تتحكم في حالة عمل صمام القابضيتم تقسيم لوحة غطاء التحكم إلى لوحة غطاء التحكم في الاتجاه ، لوحة غطاء التحكم في الضغط ، ولوحة غطاء التحكم في التدفق.
c. يتم تثبيت صمام التحكم الطيار على لوحة غطاء التحكم للتحكم في عمل الصمام الاتجاهي الكهرومغناطيسي القابل للشحن ، ومكوناته هي صمامات الاتجاه الكهرومغناطيسية.
يتم استخدام كتلة الصمامات المتكاملة لتثبيت المقابض وغطاء التحكم والصمامات التحكمية الأخرى ، والتواصل مع دوائر الزيت الرئيسية والتحكم.
6,لمحة عامة عن النظام الهيدروليكي
يتكون النظام الهيدروليكي من أجهزة تحويل الطاقة (ضخات النفط والأسطوانات) ، فضلا عن أجهزة نقل الطاقة (خزانات النفط، أنابيب النفط) ، الخ. بمساعدة التحكم في النظام الكهربائي،تشغيل المنزلق لإكمال دورات العمل المختلفة.
7,نظام التحكم الكهربائي
1المجهزة مجهزة بصندوق تحكم كهربائي مستقل، والذي يمكن أن يحرك جانبي المعدات بحرية، وأزرار مركزية التحكم في تشغيل الآلة بأكملها.
8,نظام التشغيل
1) لديها حالتين للعمل: انشات وشبه أوتوماتيكية، وعمليات العملية اثنين: ضربة ثابتة وضغط ثابت.
2) يتم ضبط ضربة المتحرك بواسطة جهاز تحكم مفتاح غير متصل.
3) يتم ضبط ضغط الأسطوانة الرئيسية بواسطة صمام تنظيم الضغط.
4) يمكن تعيين وقت الاحتفاظ بالضغط بحرية
