Plc فراغ محول فرن ضغط Variale لتجفيف 6000x4000x5000

دينار كويتي 6000 × 4000 × 5000

معدات التجفيف بالفراغ المحولات

العرض الفني والاقتباس





يتم تصنيع معدات التجفيف بالضغط المتغير بواسطة شركتنا وفقًا للخبير الألماني J. تم تطوير مبدأ التجفيف الذي اقترحه Dr. Moore (DR ، MOLL) بناءً على خبرتنا في تصميم وتصنيع معدات التجفيف بالفراغ.تُستخدم المعدات بشكل أساسي في تجفيف أجسام المحولات والمحولات والمكثفات المغمورة بالزيت ، والتي يمكن أن تقلل من وقت التجفيف بنسبة 40 ~ 50٪ مقارنة بالتجفيف التقليدي بالفراغ.إنها معدات عملية ذات أداء موثوق به وكفاءة عالية وتوفير الطاقة.

وفقًا لمتطلبات الشركة وبالاقتران مع مواصفات تصميم معدات التجفيف بالضغط المتغير لشركتنا ، تتم صياغة الاقتراح الفني التالي:



• الغرض الرئيسي من المعدات



تُستخدم المعدات في معالجة التجفيف للمحولات أو المنتجات الكهربائية الأخرى بمستوى جهد 220 كيلو فولت أو أقل.يجب أن يضمن الطرف "ب" متطلبات العملية ومتطلبات الجودة لمعالجة المنتج ، ويوفر مخططات معالجة العملية وإجراءات التحكم ذات الصلة لثلاثة مستويات للجهد ، وهي 220 كيلو فولت و 110 كيلو فولت و 35 كيلو فولت.



• الخصائص التقنية الرئيسية للمعدات

هذه المجموعة من المعدات لديها الميزات التقنية التالية:

1. لديها تصميم نظام تفريغ معقول ، ويتم تفريغ كمية كافية من المكثف من المكثف لتجنب تلوث المياه بشكل فعال لمضخة التفريغ أثناء التجفيف.

2. تتبنى مضخة الفراغ ذات الريشة الدوارة مضخة تفريغ صديقة للبيئة ، ويمكن تفريغ المعالجة بدون دخان مباشرة في الداخل.

3. أثناء عملية التسخين ، وفقًا لدرجات حرارة الجسم المختلفة ، يتم تقليل الضغط في خزان التفريغ بشكل دوري إلى قيمة معينة عن طريق التناوب التلقائي للضغط ، مما يخلق الظروف الأكثر ملاءمة لتبخر الماء في عزل الجسم ، بحيث تكون عملية تبخر الماء في عملية التجفيف في حالة معقولة.

4. يمكن للمعدة أن تحل بشكل فعال مشكلة الصدأ في قلب الحديد في عملية التجفيف من خلال تعديل عملية التجفيف بالضغط المتغير.

5. يمكن أن يصل مستوى التشغيل الآلي للمعدات ومستوى تكنولوجيا المعالجة للمنتجات إلى المستوى المتقدم المحلي ، ويمكن أن تصل جودة المنتجات المصنعة إلى مستوى المنتجات المتفوقة في الصناعة.

6. يمكن أن تضمن هذه المعدات سلامة الإنتاج والاستخدام.



三 ،المكونات الرئيسية للمعدات



1. المكونات الرئيسية لمجموعة كاملة من المعدات هي كما يلي:

1.1 خزان تجفيف فراغ واحد ؛

1.2 مجموعة من آلية فتح الباب وإطار البوابة ؛

1.3 مجموعة واحدة من نظام الفراغ ؛

1.4 مجموعة من أنظمة التكثيف ذات درجة الحرارة المنخفضة ؛

1.5 مجموعتان من نظام التدفئة

1.6 مجموعة من نظام خطوط الأنابيب الهوائية ؛

1.7 مجموعة من نظام مياه التبريد ؛

1.8 مجموعة واحدة من النظام الهيدروليكي ؛

1.9 مجموعة من أنظمة التحكم والقياس.







معدات التجفيف بالضغط المتغير

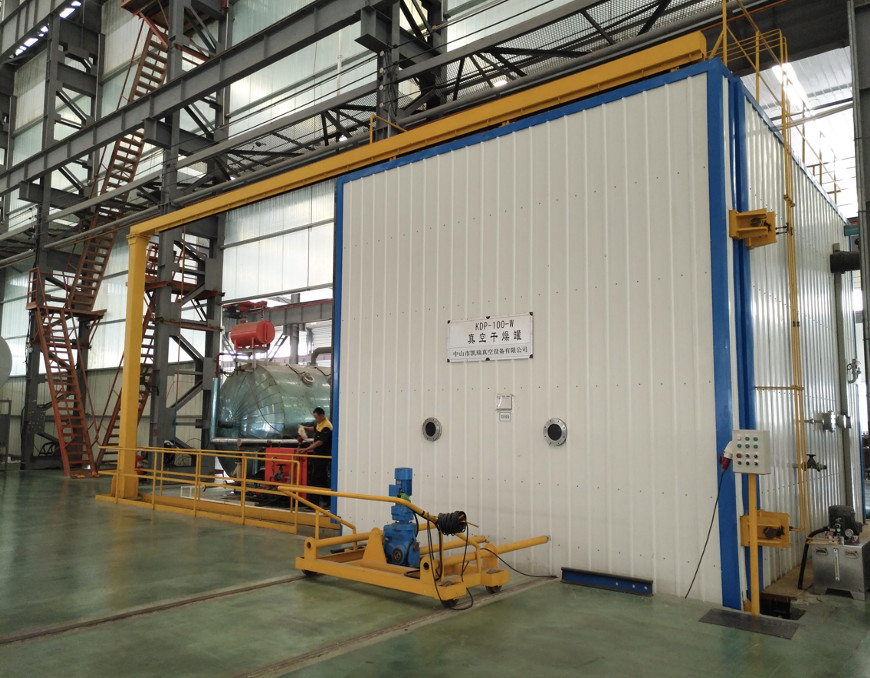

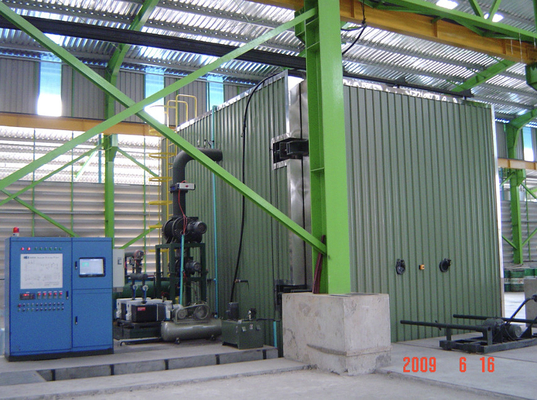

أمام معدات التجفيف	جانب من معدات التجفيف



2ومتطلبات الموقع (المقدمة من الطرف "أ") ويحتاج الطرف "أ" المتعاون إلى توفير:

الطاقة المقدرة: 200kW ، 380V ، 50Hz ، ثلاث مراحل ، مزود الطاقة المتصل بخزانة التحكم الكهربائية للحزب ب

مياه التبريد: الضغط 0.1 ميجا باسكال ، خزان المياه الدائر 8 متر مكعب.

مساحة أرضية المعدات: 7000 × 5000 مم ، الحفرة: 7000 × خمسة آلاف × 450 مم × العرض × الارتفاع)

هواء مضغوط: 0.4-0.6 ميجا باسكال ، استهلاك 0.2 متر مكعب / دقيقة



3والتكوين والمتطلبات الهيكلية والمعايير الفنية لكل نظام

3.1وخزان تجفيف الفراغ:

3.1.1 البعد الداخلي الفعال لخزان التجفيف 6000 × أربعة آلاف × 5000 مم (الطول × العرض × الارتفاع) ، النوع الأفقي ، يشير الارتفاع الفعال إلى الارتفاع من السيارة المسطحة الحاملة في الخزان إلى الجدار الداخلي لأعلى الخزان ، يتم تحريك باب الخزان كهربائيًا لفتح الباب ، ويتم قفله هيدروليكيًا ، ويتم التحكم في باب الخزان بفتح وجهه 4000 × 5000 مم

3.1.2 يجب أن تكون درجة الفراغ الحدية في الحالة الباردة ≤ 50Pa ، ويجب أن يكون وقت ضخ خزان التفريغ إلى 100Pa في الحالة الباردة ≤ 60 دقيقة ، ومعدل تسرب الهواء في حالة التبريد بدون حمل يجب أن يكون ≤ 200Pa · L / S (نطاق القياس هو 50Pa إلى 720Pa).

3.1.3 يتم تسخين الخزان بواسطة أنبوب تصريف زيت نقل الحرارة من أربعة جوانب.

3.1.4 يتم استخدام الصوف الصخري خارج الخزان للعزل الحراري ويتم استخدام الألواح الفولاذية الملونة في التدريع.يجب ألا تكون درجة الحرارة القصوى للسطح الخارجي أعلى بـ 25 درجة مئوية من درجة الحرارة المحيطة (وفقًا للمعيار الوطني).

3.1.5 حلقة ختم شفة الخزان عبارة عن حلقة ختم ذات شكل خاص مقاومة للحرارة العالية وطويلة العمر ، مع عمر خدمة فعال لأكثر من عامين.لن تتشوه شفة الخزان بعد الاستخدام الطويل.

3.1.6 توفير 5.8 × 3.8 م ، ارتفاع ≤ 0.35 م ، عربة تحمل 50T.يمكن للعربة أن تتحمل محولًا كبيرًا (100T ، ثلاث نقاط ارتكاز) ودرجة حرارة عالية في خزان التفريغ.يتم تشغيل العربة بواسطة رأس جر كهربائي ، وهو مناسب للدخول والخروج من الخزان.















电动 台 车



3.2وآلية فتح الباب وإطار البوابة

3.2.1 ، يتم تحريك جانب الخزان كهربائيًا لفتح الباب ، ويتم قفله هيدروليكيًا ، ويكون كل إجراء في مكانه.مفتاح السفر متشابك للحماية ..

3.2.2 ، وهي تتألف من جسر عبور باب الخزان ، محرك المخفض وآلية النقل.



آلية فتح باب متحرك كهربائي



3.3ونظام الشفط

3.3.1 ، تم تكوين نظام الفراغ على أنه SV-300 + SV-300 + SV-300 (ثلاثةمضخة ليبولدمضخات التفريغ) / ZJP-600 / ZJP-1200 (خمس مضخات تفريغ إجمالاً) ، وسرعة الضخ القصوى للنظام هي 1200 لتر / ثانية.يعمل نظام التفريغ (بما في ذلك المضخات والصمامات) تلقائيًا بالتسلسل.

3.3.2 ، يجب أن يكون الصمام الرئيسي لنظام الفراغ ذو موثوقية عالية وصمام رئيسي هوائي عالي الدقة ، كما يجب أن يكون النظام مزودًا بصمام هوائي ، وصمام تنفيس كهرومغناطيسي ، ومستشعر ضغط ، وخط أنابيب فراغ والعديد من الملحقات.

3.3.3 ، يجب تبريد الغاز المستخرج من الخزان وتجفيفه بواسطة المكثف.

3.3.4 ، تكوين النظام وتثبيته ، مناسب للتشغيل والصيانة.







وحدة فراغ التجفيف الفراغي



3.4ونظام التكثيف بدرجة حرارة منخفضة

3.4.1 يستخدم مكثف أفقي واحد لتكثيف ماء الغاز المستخرج من خزان التفريغ ، وله وظيفة الصرف اليدوي دون الإضرار بالفراغ.

3.4.2 تستخدم الأنابيب الفولاذية المقاومة للصدأ ذات الأداء الممتاز في نقل الحرارة كأنابيب مكثف.

3.4.3 النظام مزود بمبرد ماء بدرجة حرارة منخفضة (Zhongshan Kairui) لتوفير ماء بدرجة حرارة منخفضة 10 درجات مئوية لضمان تأثير تكثيف جيد للمكثف.



3.5ومجموعتين من نظام التدفئة

3.5.1 يتم تسخين هذه المجموعة من المعدات بالتسخين الكهربائي ، مجموعتين.يستخدم زيت نقل الحرارة كوسيط تسخين متداول.إجمالي طاقة التسخين 144kw (مجموعتان) ، ودقة التحكم في درجة الحرارة ≤ ± 3 ℃.

3.5.2 يتكون النظام من مركز تسخين كهربائي ، ومضخة خط أنابيب عالية الحرارة ، وفلتر ، وصمام درجة حرارة عالية ، ومقياس ضغط ، ومستشعر درجة حرارة ، وخط أنابيب وملحقات.جميع خطوط أنابيب التسخين ضمن نطاق المعدات مدرعة بصفائح الفولاذ المقاوم للصدأ SUS430 ، وأنابيب الصوف الصخري معزولة.



3.6ونظام خطوط الأنابيب الهوائية

3.6.1 توفير إمدادات الهواء للصمامات الهوائية في نطاق المعدات.

3.6.2 يتكون النظام من ضاغط هواء 0.2m3 ، ومصدر هواء ثلاثي ، وخطوط أنابيب ، وصمام ، وما إلى ذلك.

3.6.3 ضغط العمل 0.4-0.6Mpa.



3.7ونظام مياه التبريد

3.7.1 يتم تبريد نظام التفريغ بواسطة مياه تبريد دائرية مستقلة ، والتي تتكون من مبرد بالهواء ، ومقياس ضغط ، ومرشح ، وصمام وخط أنابيب.

3.7.2 يتم التحكم في نظام مياه التبريد بشكل منفصل.إذا كان ضغط مياه التبريد غير كافٍ ، فسيتم إصدار الإنذار في نظام التحكم الرئيسي.



3.8 النظام الهيدروليكي

3.8.1 يستخدم لقفل باب الخزان.

3.8.2 يتكون النظام من محطة هيدروليكية ، و 4 مجموعات من الأسطوانات الهيدروليكية ، وخطوط الأنابيب ، والصمامات ، إلخ.



3.9ونظام القياس والتحكم (شاشة تعمل باللمس)

3.9.1 خزانة تحكم كهربائية متكاملة.يتم توفير نوعين من التحكم الآلي والتشغيل اليدوي.

3.9.2 كعنصر تحكم رئيسي ، يمكن لجهاز التحكم القابل للبرمجة + شاشة اللمس تنفيذ عملية التجفيف بالضغط المتغير ولها الوظائف التالية:

كشف وعرض وتخزين درجة الحرارة والفراغ.

تتحكم شاشة اللمس وتعرض مخطط تدفق العملية وحالة التشغيل لكل وحدة من وحدات المعدات.

أثناء عملية التجفيف ، حدد معلمات العملية وفقًا لمواصفات المنتجات المراد معالجتها ، وقم بتغيير معلمات العملية حسب الحاجة.

التعشيق والتشابك بين المضخات والصمامات.

تحقيق جهاز إنذار لضغط الهواء وضغط الماء غير الكافيين.

تنفيذ عملية التجفيف تلقائيًا.

تحديد نقطة نهاية التجفيف تلقائيًا.

3.9.4 وحدة التحكم القابلة للبرمجة من Mitsubishi (Mitsubishi FX series PLC) يمكنها إكمال التحكم تلقائيًا في عملية التجفيف بالضغط المتغير.

3.9.5 يجب استخدام مقياس الفراغ الرقمي لقياس الفراغ.

3.9.6 يتم استخدام مجموعتين من أجهزة التحكم بدرجة حرارة العرض الرقمي Yuguang للتحكم في درجة الحرارة ، ودقة التحكم في درجة الحرارة هي ± 3 ℃.

3.9.7 تم اعتماد مرحل الحالة الصلبة كعنصر تحكم رئيسي في درجة الحرارة.

3.9.8 يجب أن تكون مكونات التحكم الأخرى من منتجات ذات علامات تجارية محلية وأجنبية عالية الجودة.



3.10والمتطلبات الفنية الأخرى

3.10.1 ، يتم تمييز السطح الخارجي لكل نظام وخط أنابيب بألوان مختلفة.



四 ،قائمة الأسعار التفصيلية لتكوين المعدات



لا	اسم	النموذج والتفاصيل	وحدة	كمية	الوحدة بالدولار الأمريكي
1	خزان تجفيف الفراغ	1. الحجم الفعال لخزان الفراغ 6000 × أربعة آلاف × 5000 مم (طويل × عرض × مرتفع) ، أفقي. 2. الحد من درجة الفراغ لخزان التفريغ (عدم التحميل ، الحالة الباردة) ≤ 50Pa ، معدل تسرب عدم التحميل ≤ 200Pa · L / S. 3. درجة حرارة العمل 115 ± 5 ℃ ، تحكم أوتوماتيكي في درجة الحرارة 4. حلقة ختم شفة الخزان عبارة عن حلقة ختم ذات شكل خاص مقاومة لدرجات الحرارة العالية وعمر طويل. 5. ثلاثة مجسات قياس درجة الحرارة. 6. نافذتان مضاءتان للمراقبة. 7. أربع مجموعات من أنابيب تسخين زيت نقل الحرارة. عربة 8.50t ورأس جر كهربائي	تعيين	1	40800
2	آلية فتح الباب	جسر عبور باب الخزان ، محرك المخفض ، آلية النقل	تعيين	1	3642
3	نظام الشفط	1. ثلاث مضخات دوارة SV-300مضخة ليبولدمكنسة كهرباء 2. مضخة جذور واحدة ZJP-600 3. مضخة جذور ZJP-1200 4. أحد الصمامات الرئيسية الهوائية ذات الفراغ العالي الموثوقية العالية. 5. مختلف الصمامات الفراغية ، موصلات الصدمات ، عناصر قياس الفراغ ، أنابيب الفراغ ، إلخ.	تعيين	1	20910
4	نظام التكثيف	1. مكثف أفقي واحد بهيكل جديد ، 2. مبرد مياه واحد.	تعيين	1	3205
5	نظام التدفئة	1. طاقة التسخين: 72kw ، تسخين كهربائي ، زيت نقل الحرارة كوسيط تسخين متداول. 2. تتكون من مركز تسخين ، مضخة خط أنابيب بدرجة حرارة عالية ، صمام درجة حرارة عالية وإكسسوارات أخرى.	تعيين	2	5100
6	نظام هوائي	1 مصدر الهواء ثلاثي الصمامات والصمامات المقابلة ، وأنابيب الغاز ، إلخ.	تعيين	1	437
7	نظام مياه التبريد	1.20 M3 / H مضخة خط أنابيب ، مرشح ، خط أنابيب ، صمام ، مقياس ضغط ، إلخ.	تعيين	1	437
8	النظام الهيدروليكي	1. يتم استخدامه لقفل باب الخزان. 2. تتكون من محطة هيدروليكية ، أسطوانة هيدروليكية ، صمام وإكسسوارات أخرى.	تعيين	1	4080
9	نظام التحكم الكهربائي	1. خزانة تحكم كهربائية متكاملة ، تحكم أوتوماتيكي قابل للبرمجة أو تحكم يدوي. 2. شاشة تعمل باللمس التحكم. 3. سلسلة ميتسوبيشي FX PLC 4. وحدات تحكم مختلفة. 5. المكونات الكهربائية الأخرى. 6. برنامج عملية طريقة المحولات. 7. 2 مجموعات تحكم في درجة الحرارة الرقمية 8. 5 مجموعات من مجسات درجة الحرارة	تعيين	1	6120
10	عزل الخزان	1. الصوف الصخري ، لون لوحة الصلب	تعيين	1	3642
12	قطعة منفصلة				728
13	رسوم الشحن والتعبئة للملحقات ومواد الخزانات الكبيرة (الموانئ الصينية)				1748
المبلغ الإجمالي فوب بالدولار الأمريكي					90849





五 ،قائمة تكوين المعدات

لا	اسم	نموذج	كمية	منتج
1	مضخة فراغ	SV-300 ZJP-600 ZJP-1200	3 مجموعات 1 مجموعة 1 مجموعة	القيمة HXNG HXNG
2	حلقة الختم لباب الخزان	4000 * 5000	1 قطعة	شركتنا
3	عربة كهربائية	50 ت	1 مجموعة	شركتنا
4	وحدة تبريد المياه	4 ص	1 مجموعة	شركتنا
5	سخان كهربائي	72 كيلو واط	2 مجموعات	شركتنا
6	مقاومة قياس درجة الحرارة	0 200 ℃	4	DILIGEN
7	مصباح مراقبة الإضاءة		3	تشونغشان
8	زجاج نافذة المراقبة	تلطيف	3	شنغهاي
9	مكثف	6 م 2	1	شركتنا
10	نظام التحكم الكهربائي	لمس التحكم الآلي	1 مجموعة	شركتنا
11	النظام الهيدروليكي		1 مجموعة	شركتنا
12	مقياس الضغط		1 قطعة	شنغهاي
13	مقياس الفراغ		1 مجموعة	瑞普
14	مضخة توصيل حرارة عالية الحرارة	4KW	1 مجموعة	شنغهاي
15	ميزان الحرارة	708	4 مجموعات	厦门 宇 电
16	PLC	FX	1 مجموعة	ميتسوبيشي











































































































مضخة SV-300 Leybold
